Montare la tua Rotogrill,
passo dopo passo
Le Rotogrill V11 e V12 (anche nelle loro versioni Plus) sono progettate per essere solide, funzionali e semplici da assemblare.
In questa sezione trovi il piano di montaggio completo, pensato per accompagnarti in ogni fase: dalla preparazione dei componenti fino alla prima accensione.
Ogni passaggio è studiato per rendere l’installazione chiara e senza difficoltà, così puoi concentrarti su ciò che conta davvero: iniziare a vivere il tuo barbecue.
1
2

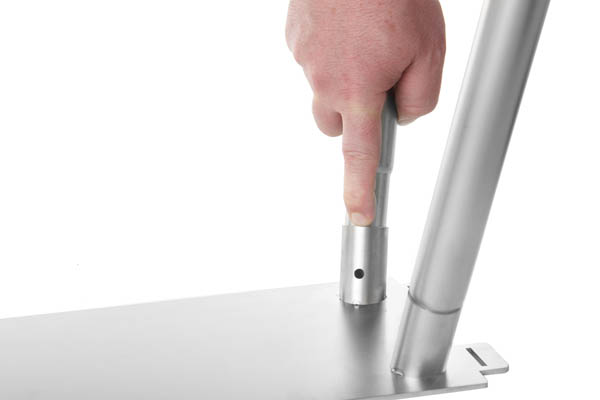

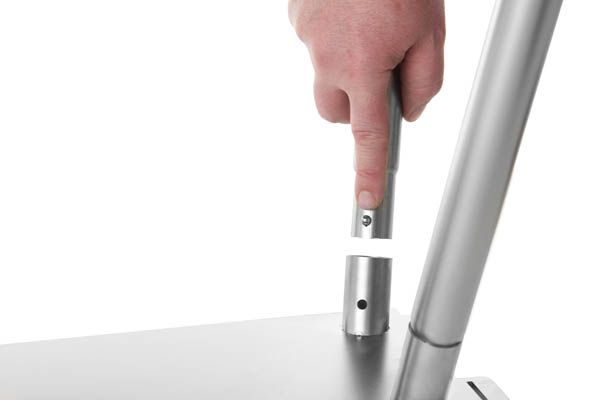

Inserisci i piedi nelle apposite sedi premendo il pulsante sferico.
3

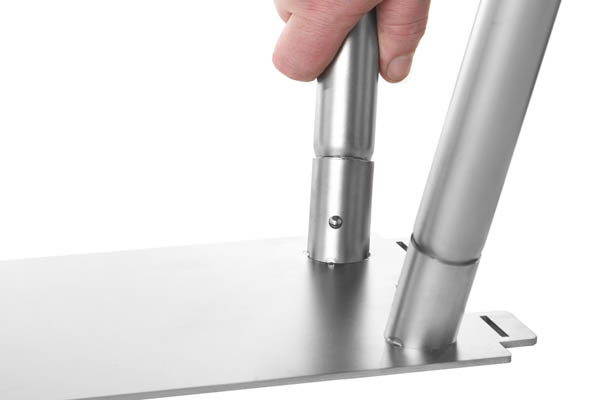

Spingi i piedi fino al completo inserimento.
4
Verifica che il sistema di blocco sia correttamente agganciato.
5

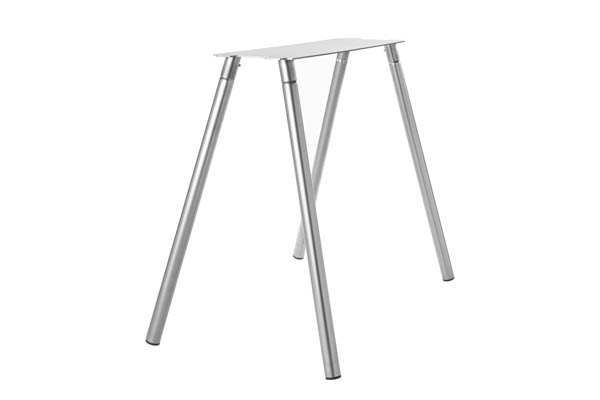

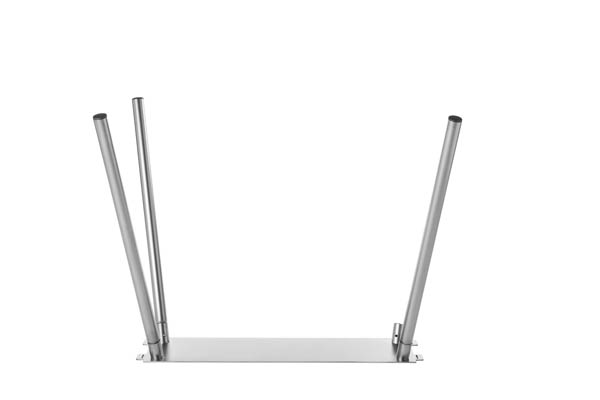

Una volta inserite tutte e 4 le gambe nelle apposite sedi, capovolgere e mettere in posizione d’appoggio come in foto. La struttura deve risultare stabile e in piano.
6

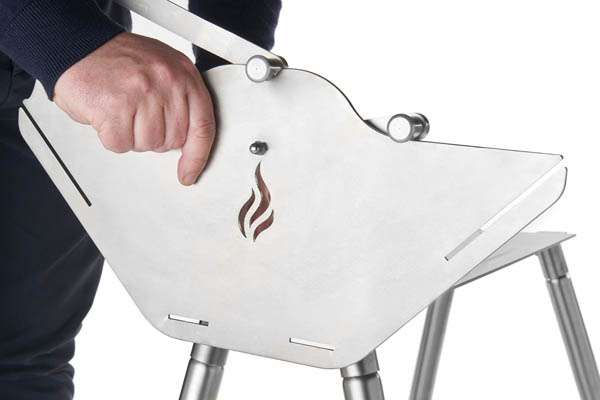

Posiziona il telaio destro del barbecue con i pomoli e il dado rivolti verso l’esterno.
7

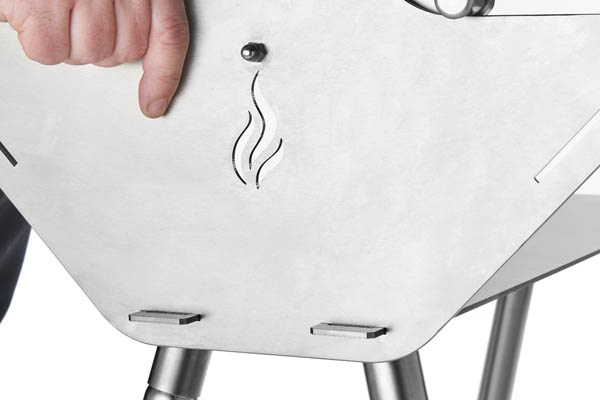

Inserisci il telaio nelle apposite asole del piano d’appoggio.
8
9

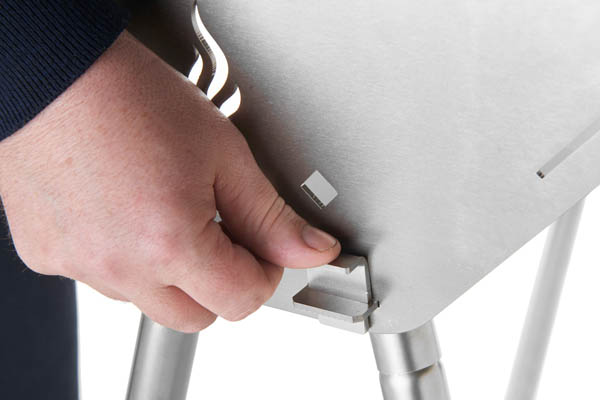

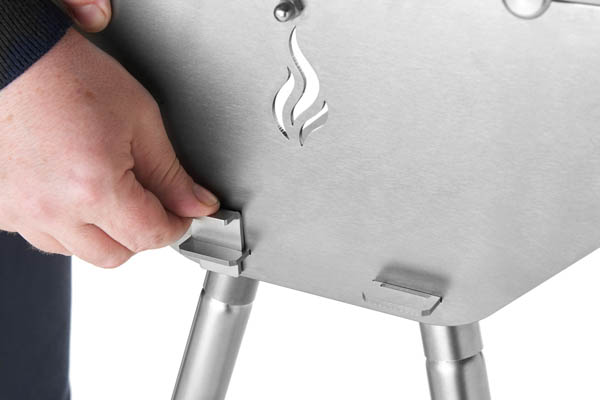

Inserire la seconda chiave di sicurezza.
10
Una volta inserito il telaio nelle apposite asole e inserite le due chiavi di sicurezza, ripetere la stessa identica operazione per il telaio opposto come da foto.
11

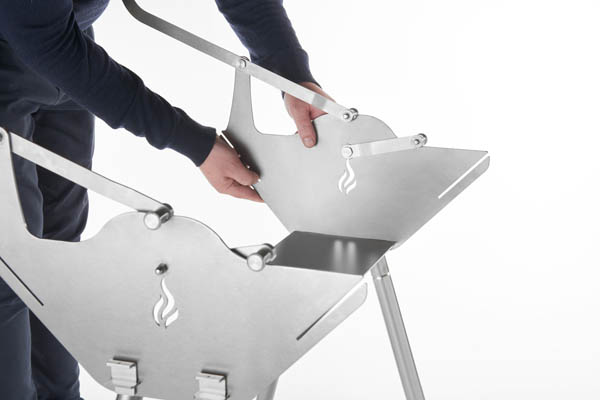

Inserire il primo telaio lungo nelle apposite fessure dei due telai corti fino a toccare il fondo, come da foto.
12

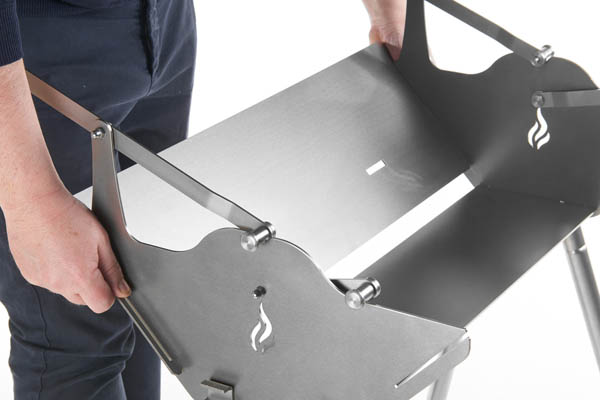

Inserire il secondo telaio lungo nelle apposite fessure dei due telai corti fino a toccare il fondo, come da foto.
13

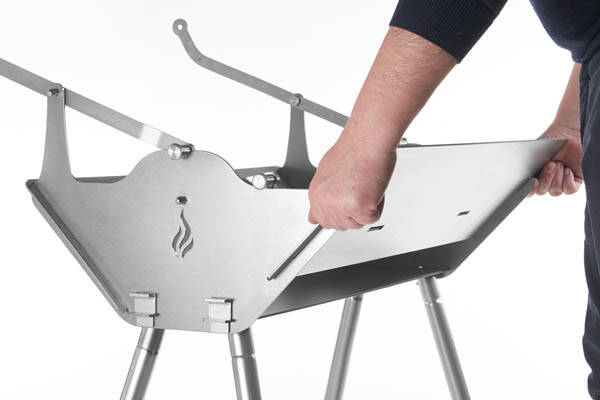

Prendi il telaio forato del piano brace e inseriscilo nelle due apposite asole, come mostrato in figura.
14

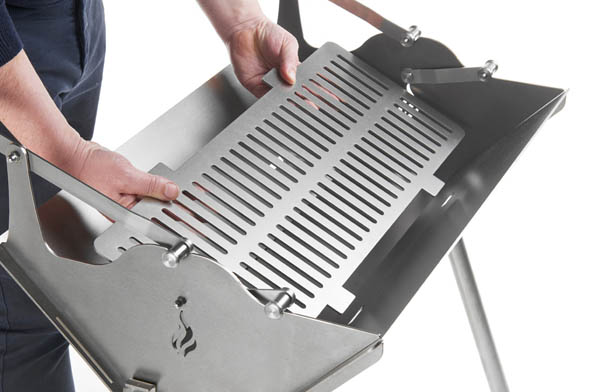

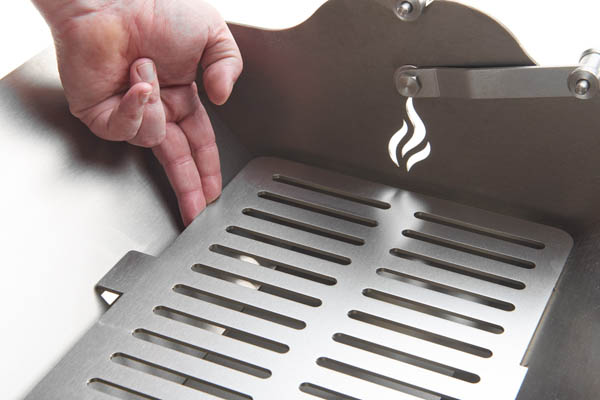

Appoggia il telaio forato del piano brace sul telaio, quindi tiralo leggermente indietro finché le asole si inseriscono nei fori, come mostrato in figura.
15

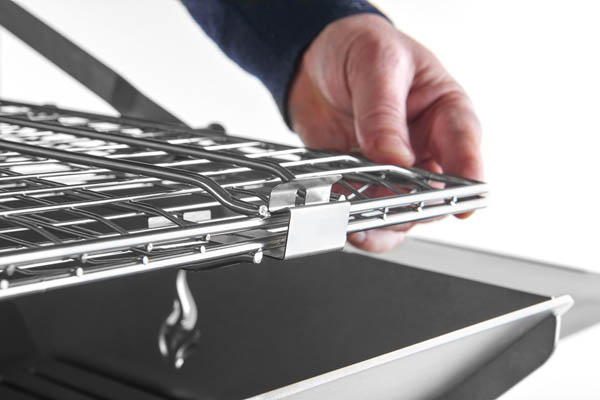

Verificare il verso della clip di chiusura delle due griglie.
16

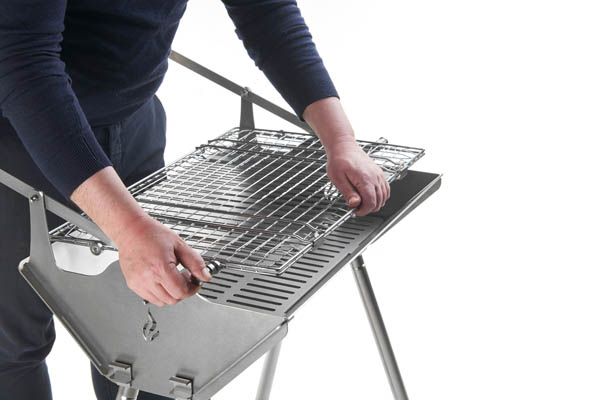

Posiziona la griglia sopra il braciere, mantenendola leggermente inclinata per facilitare l’inserimento.
17
Inserisci il perno laterale nel supporto della struttura, iniziando da un lato.
18

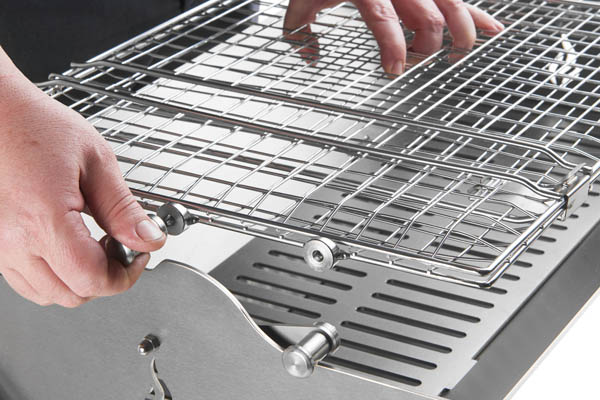

Assicurati che il perno sia completamente inserito e correttamente alloggiato nel supporto.
19

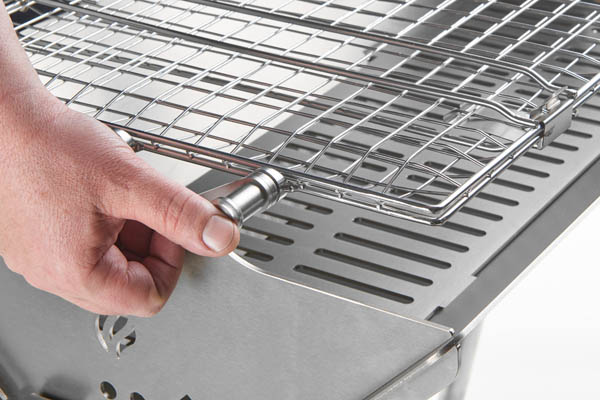

Inserisci il perno sull’altro lato fino al completo posizionamento della griglia.
20

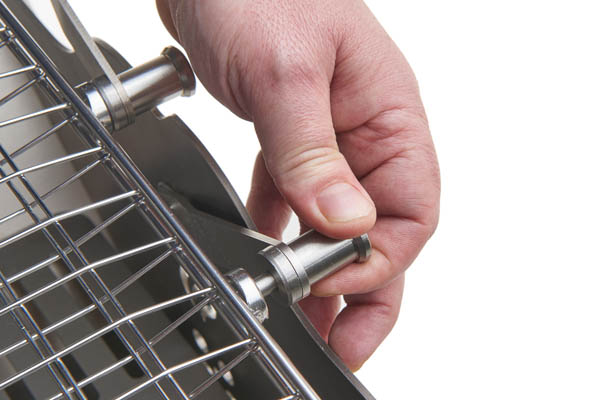

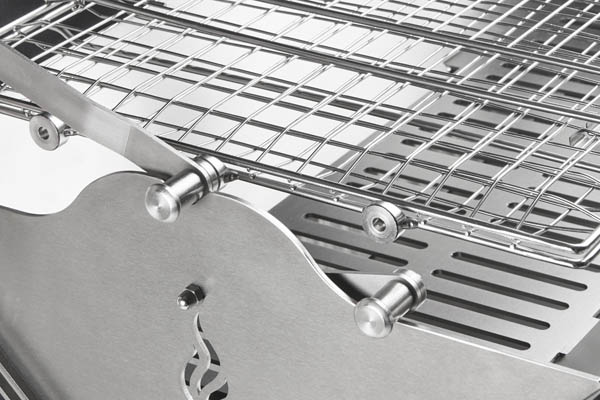

Dettaglio del perno.
21
Dopo aver posizionato correttamente la griglia, inserisci le estremità del maniglione nei fori dell’asta.
22

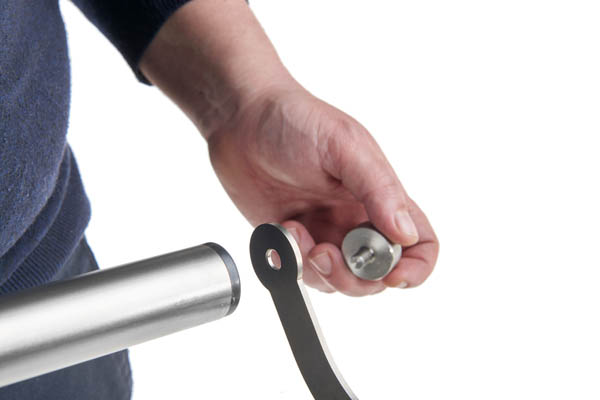

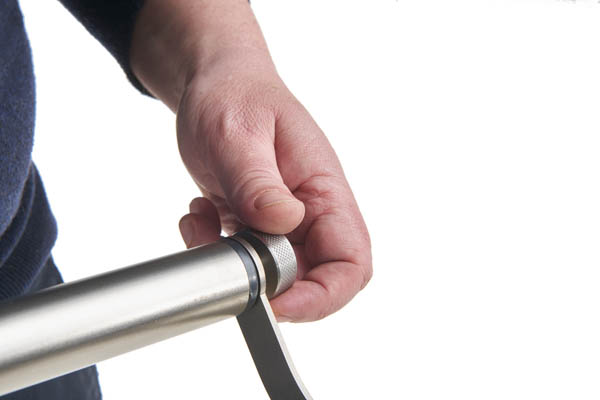

Avvita quindi i perni di fissaggio godronati, prima da un lato e poi dall’altro, fino al completo bloccaggio.
23

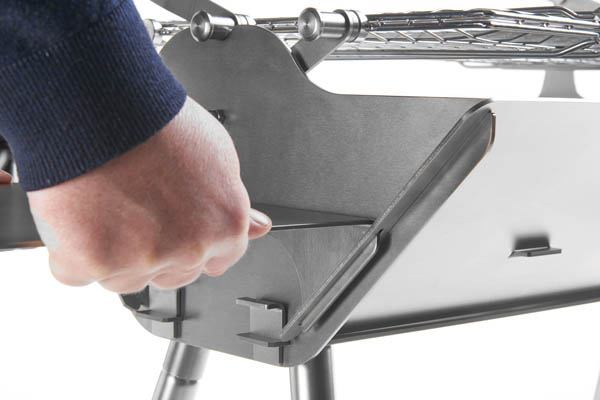

Una volta completato l’assemblaggio del barbecue, inserisci le mensole laterali nelle apposite asole, come mostrato in figura.
24

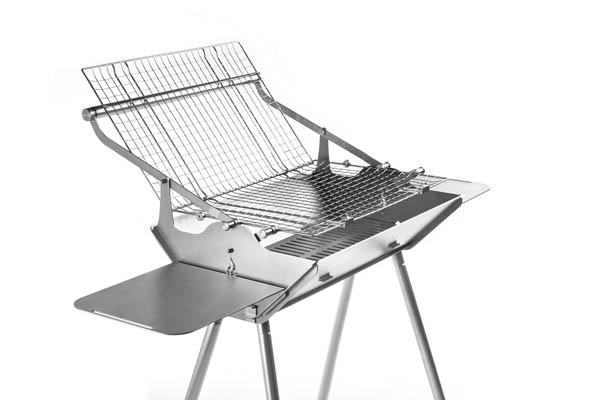

La tua Rotogrill è pronta all’uso!
Hai bisogno di supporto? Siamo qui per aiutarti
Se durante il montaggio hai dubbi o vuoi un confronto diretto, il nostro team è a disposizione per guidarti passo dopo passo.
