Piano di montaggio V11 e V11 Plus

1

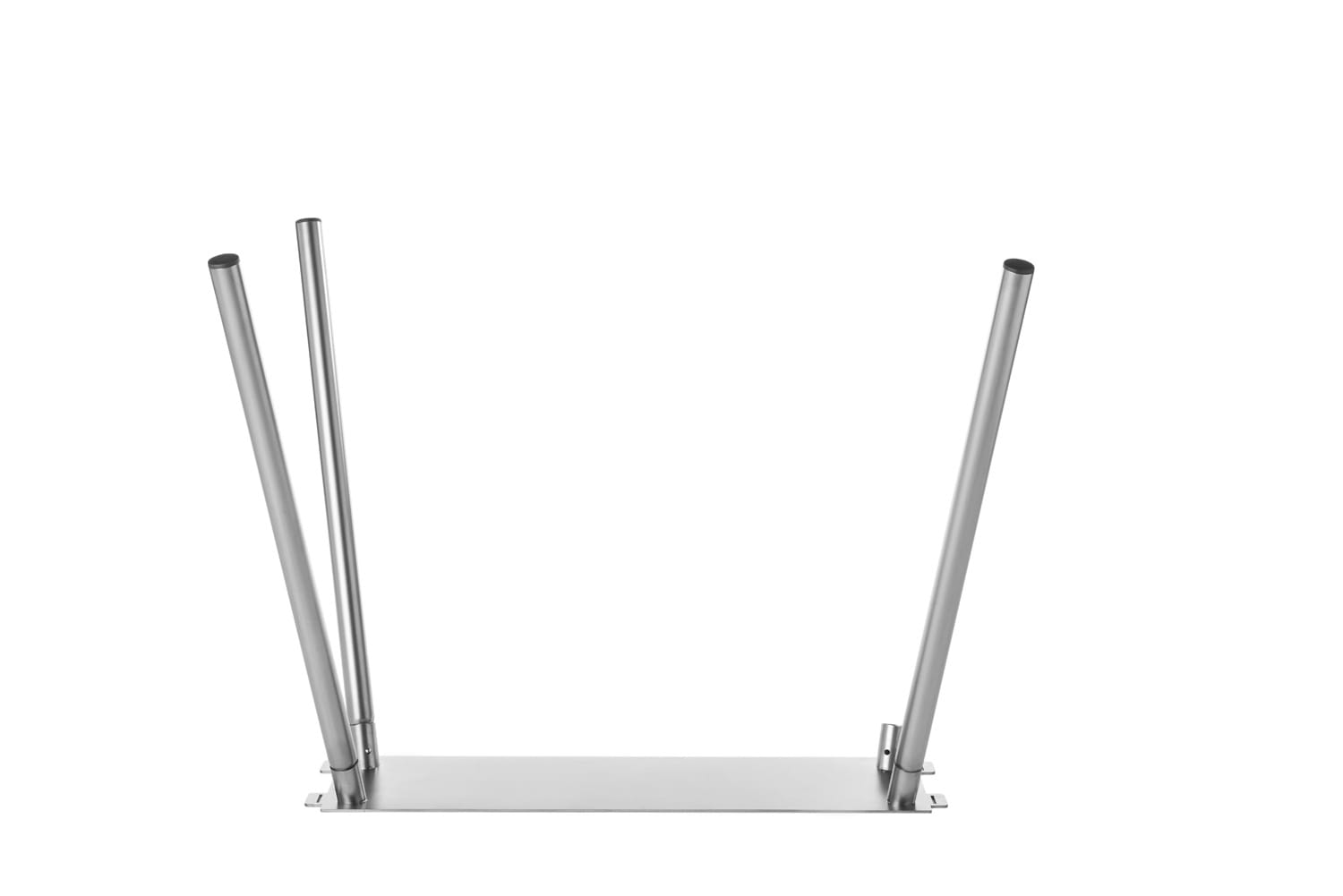

Capovolgere la piastra e inserire le gambe come segue nella descrizione successiva.

2

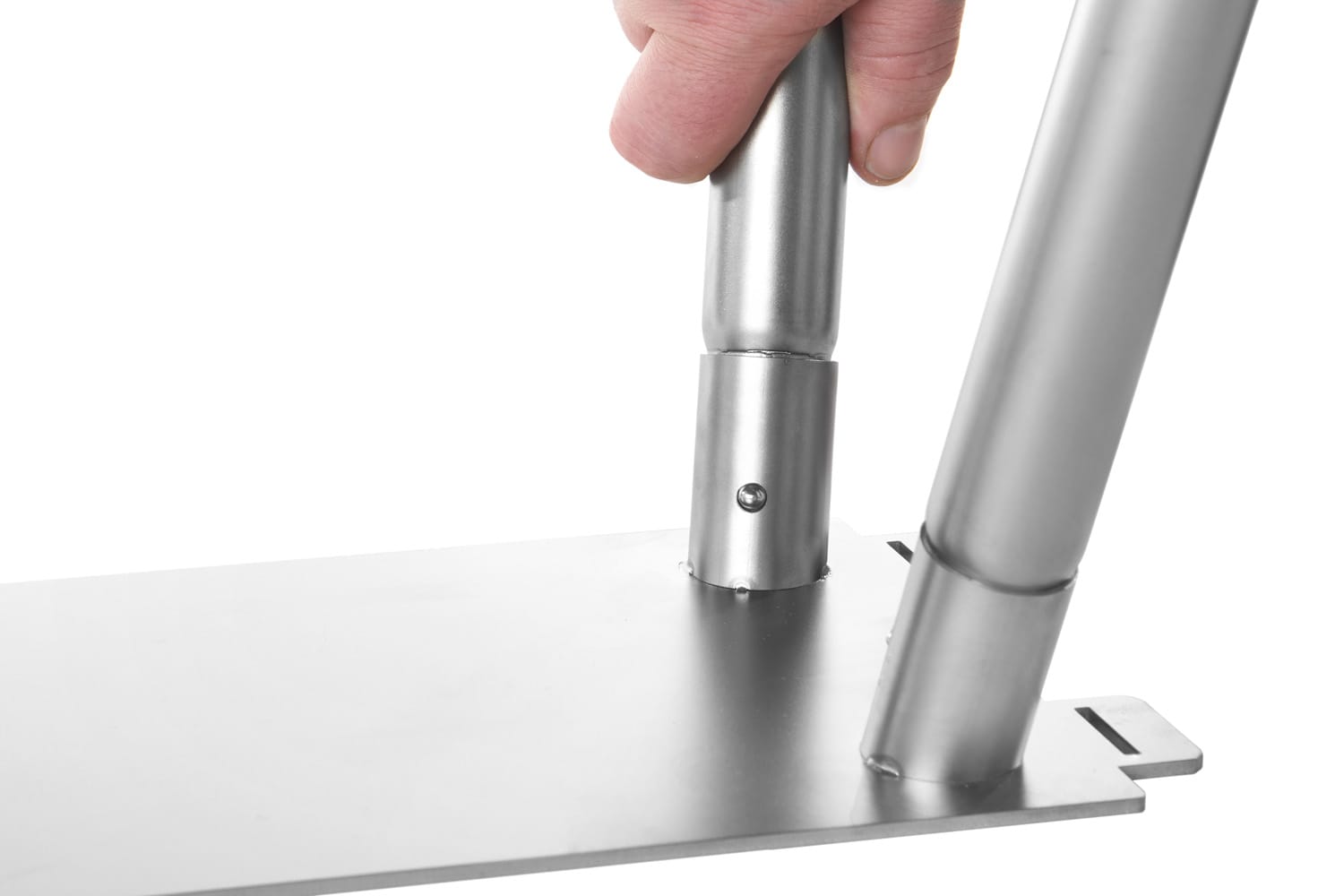

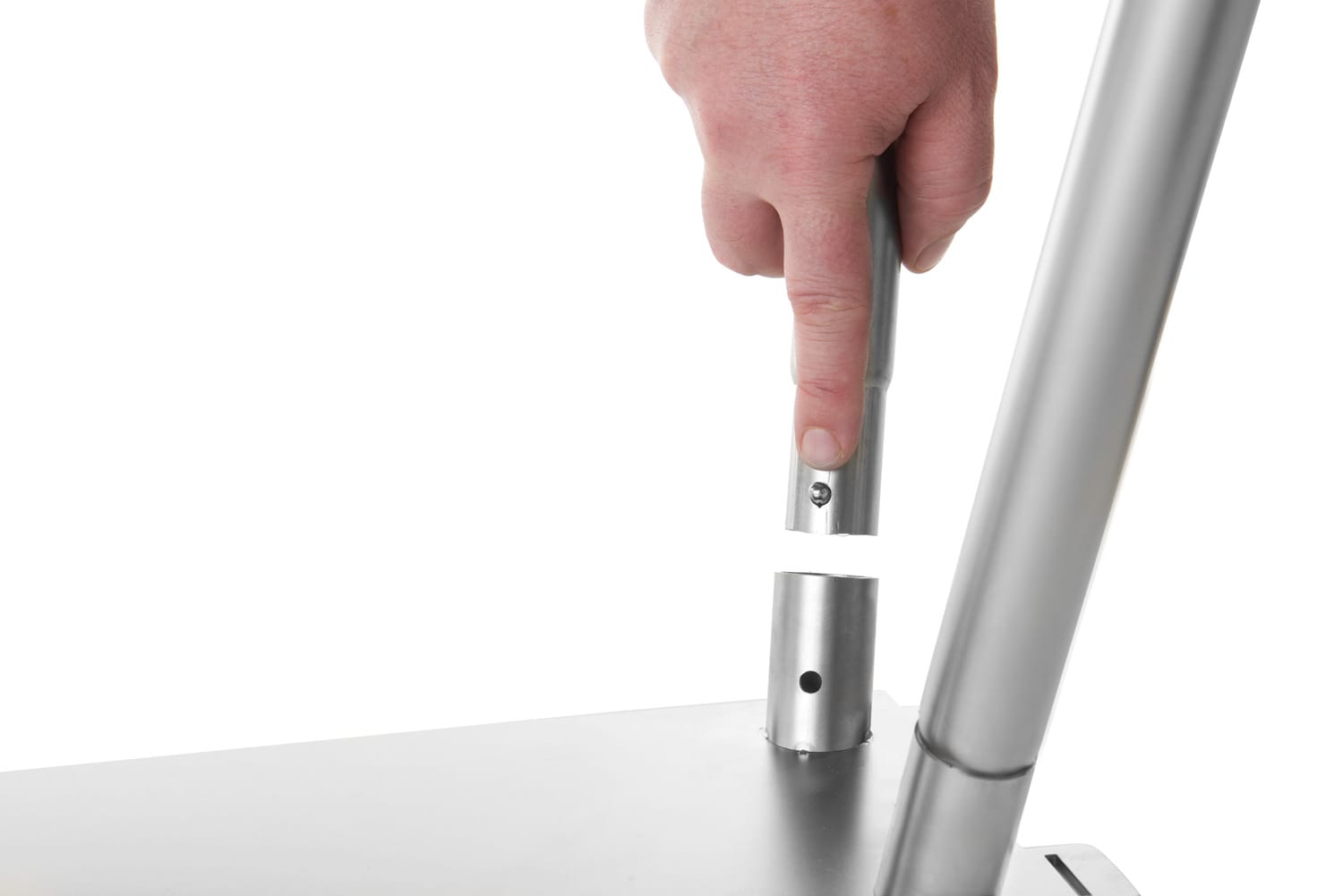

Posizionare gamba con apposito pulsante sferico in asse al foro della boccola sulla piastra.

3

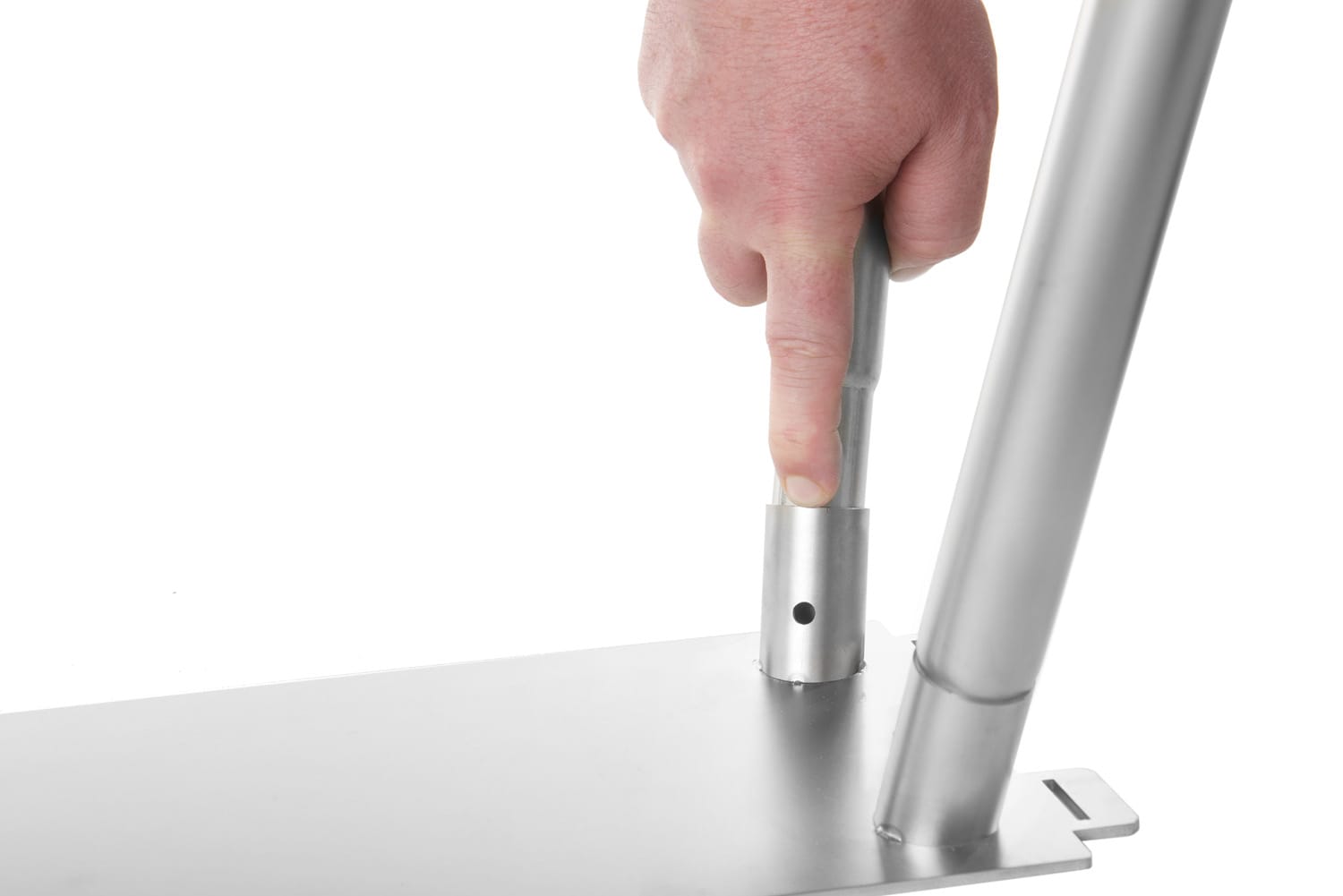

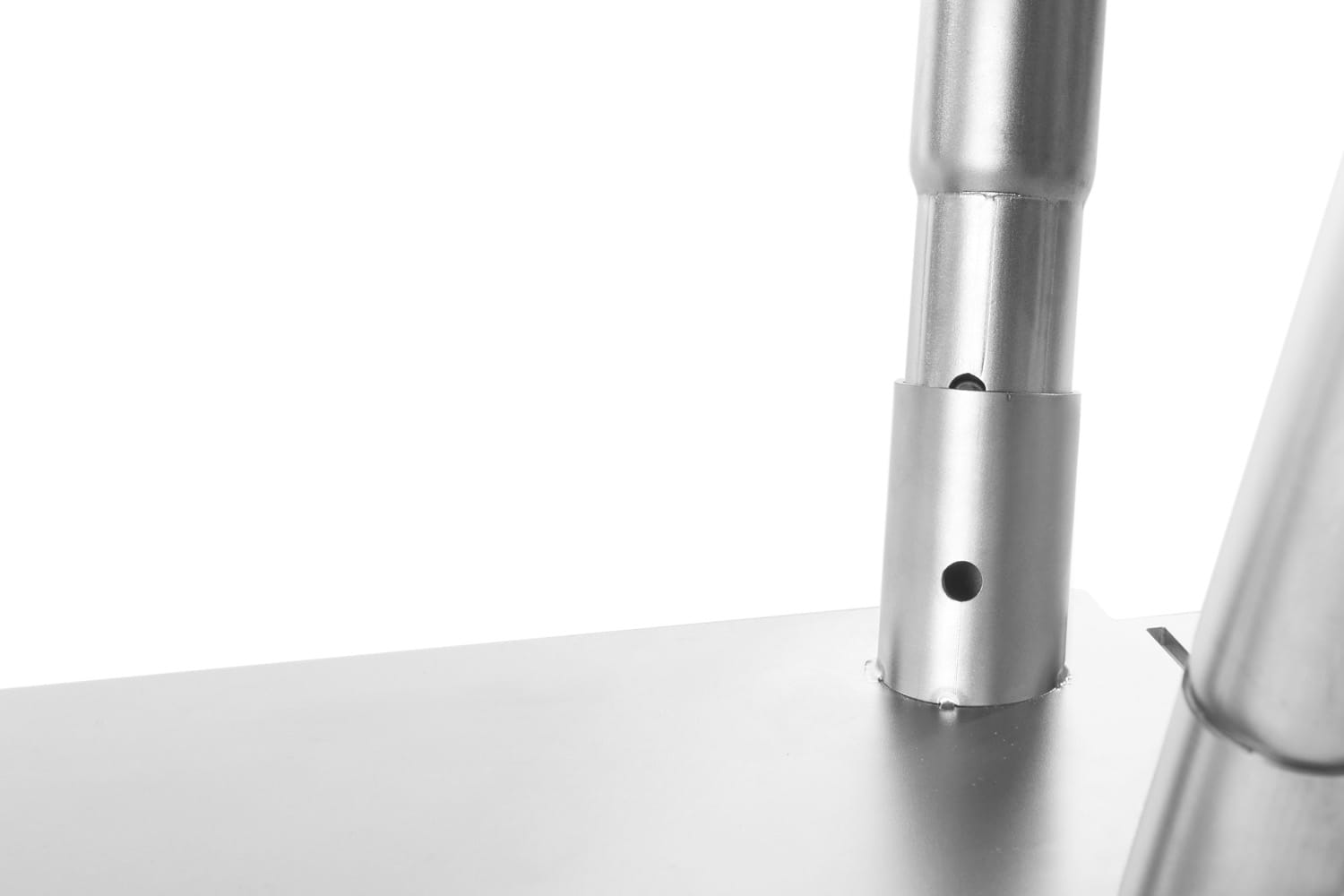

Premere il pulsante sferico e inserire la gamba sulla boccola e poi spingere fino in fondo nell'apposita asola di riposo come da foto.

4

5

6

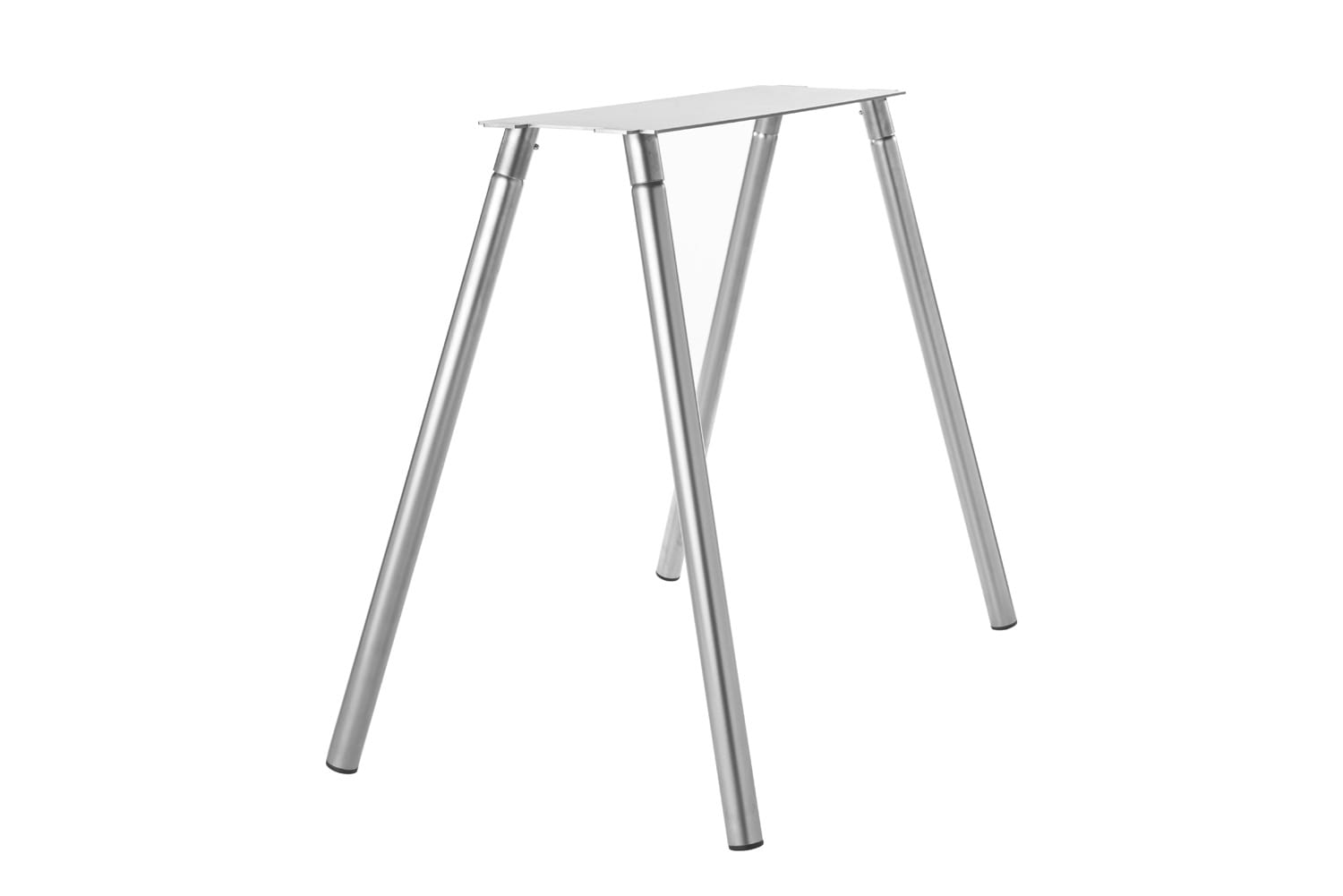

Una volta inserite tutte e 4 le gambe nelle apposite sedi, capovolgere e mettere in posizione d'appoggio come in foto.

7

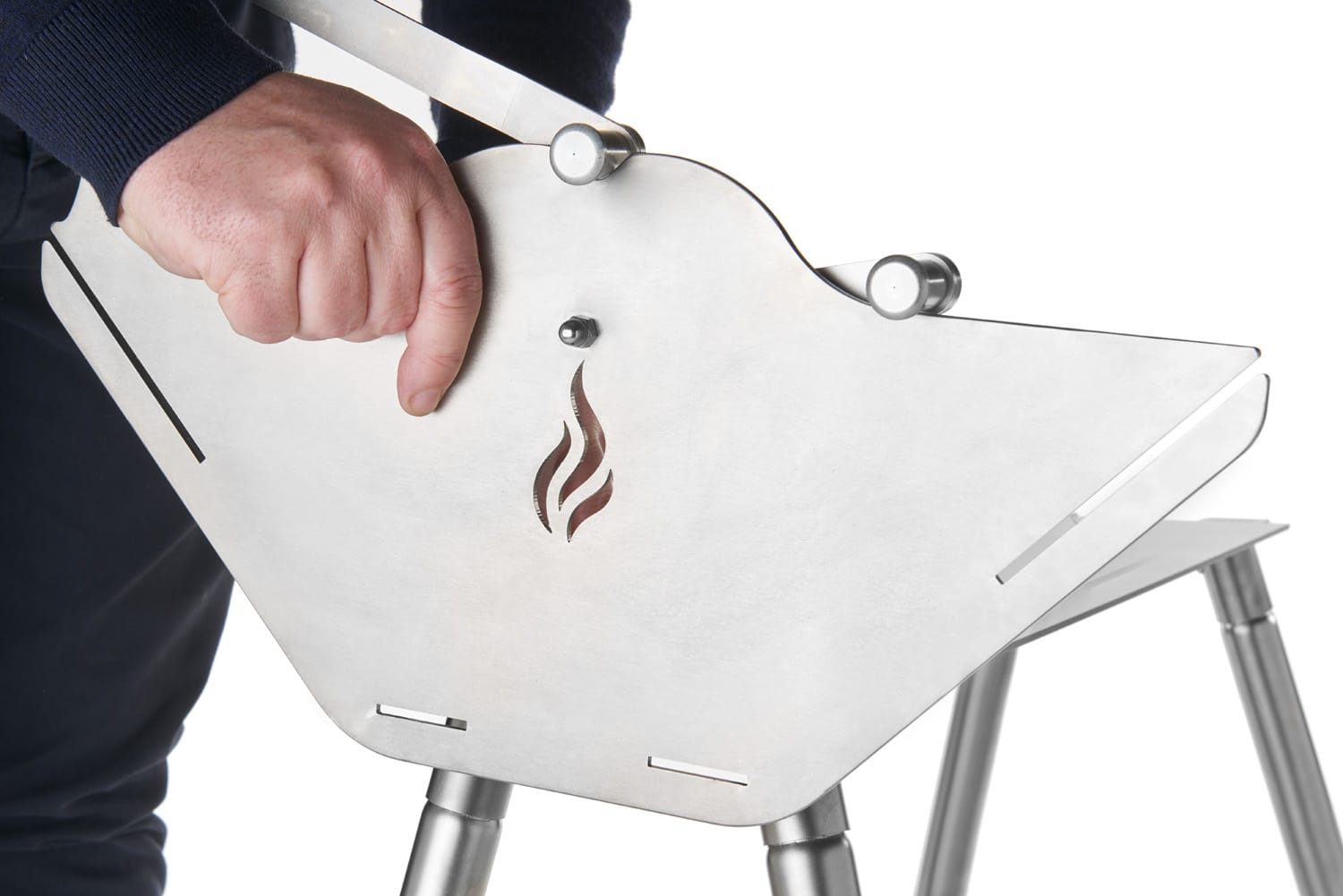

Accostare il telaio destro del bbq con i due pomoli e il dado verso l'estero per poi inserire nelle apposite asole del piano d'appoggio.

8

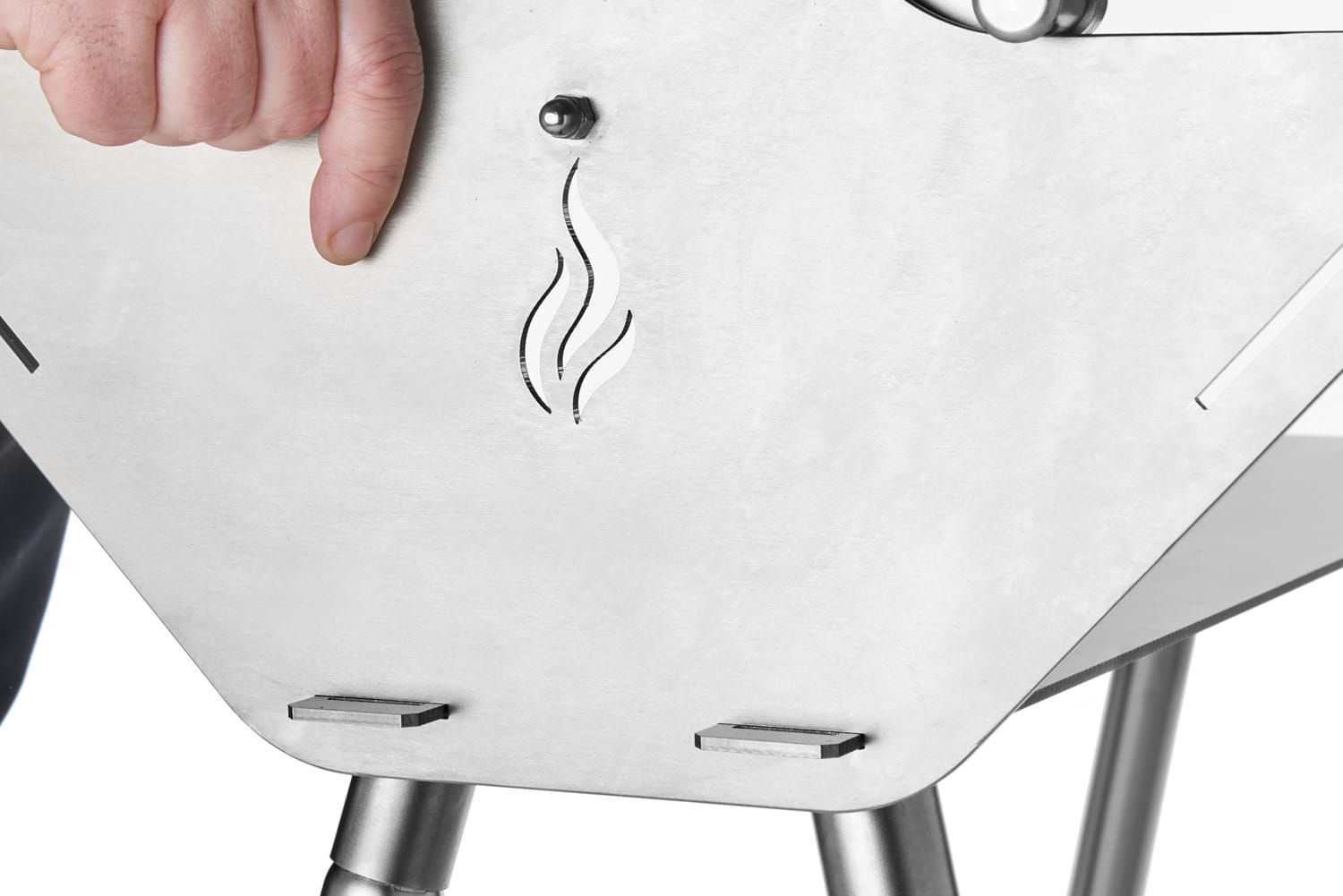

Inserire nelle apposite asole.

9

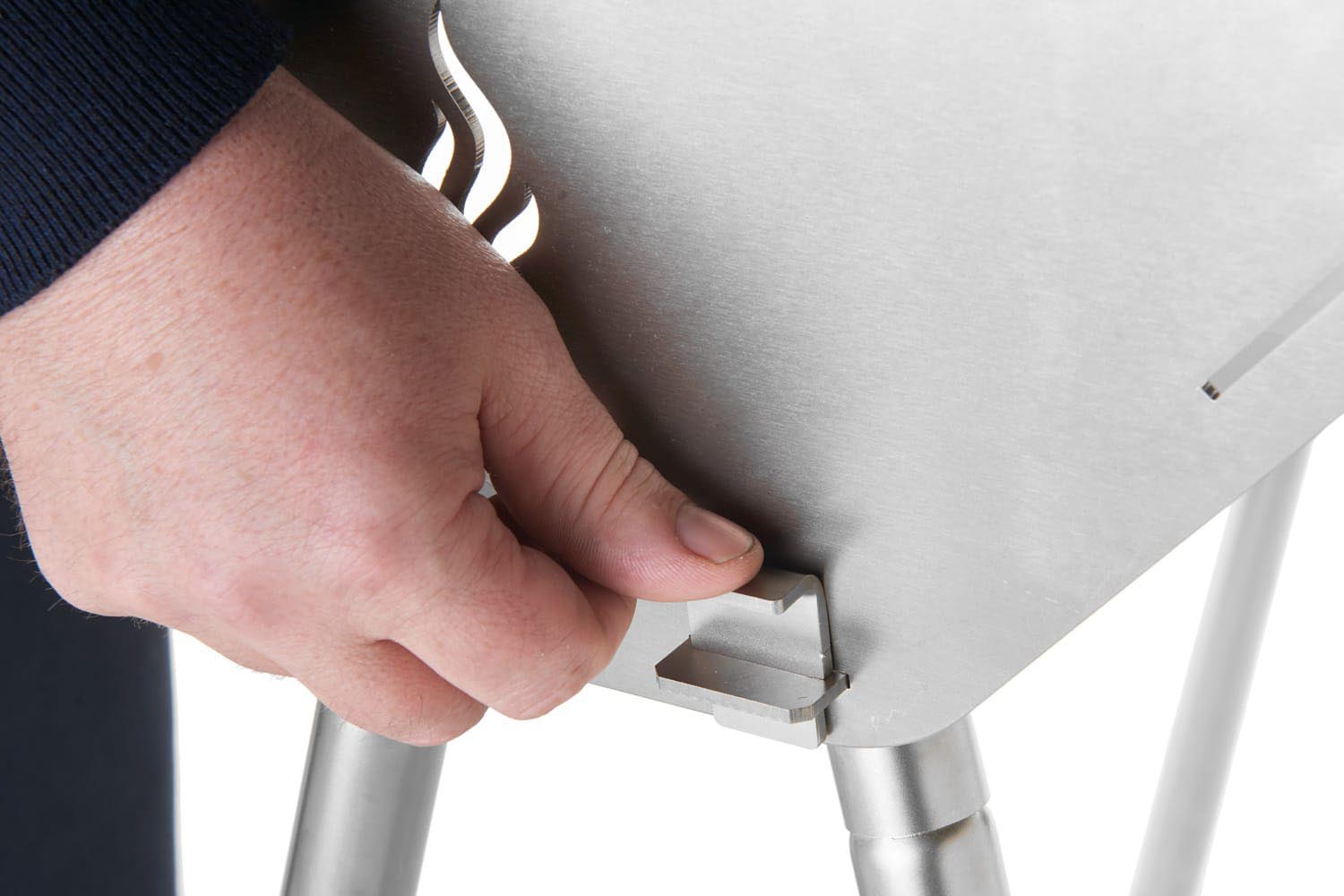

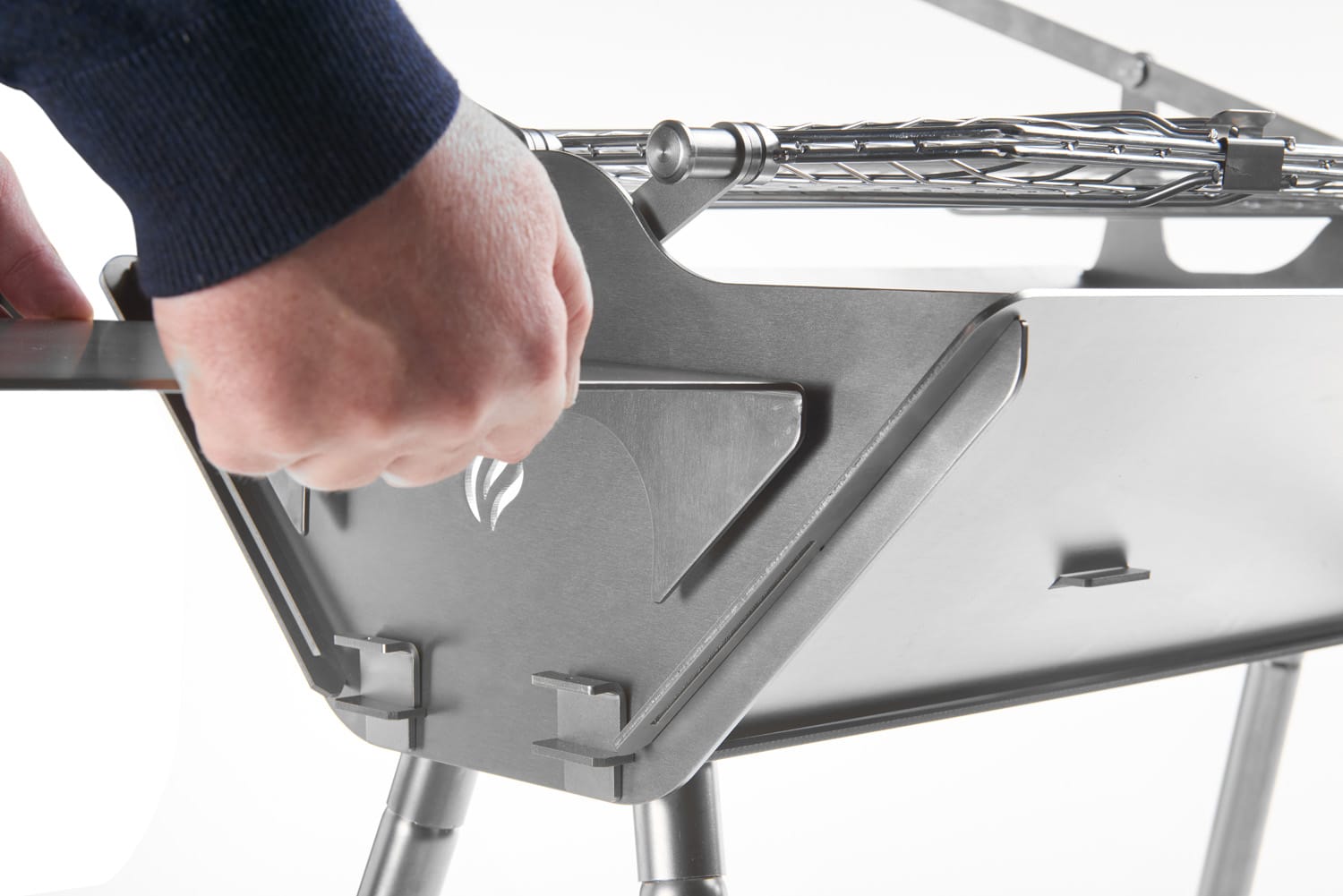

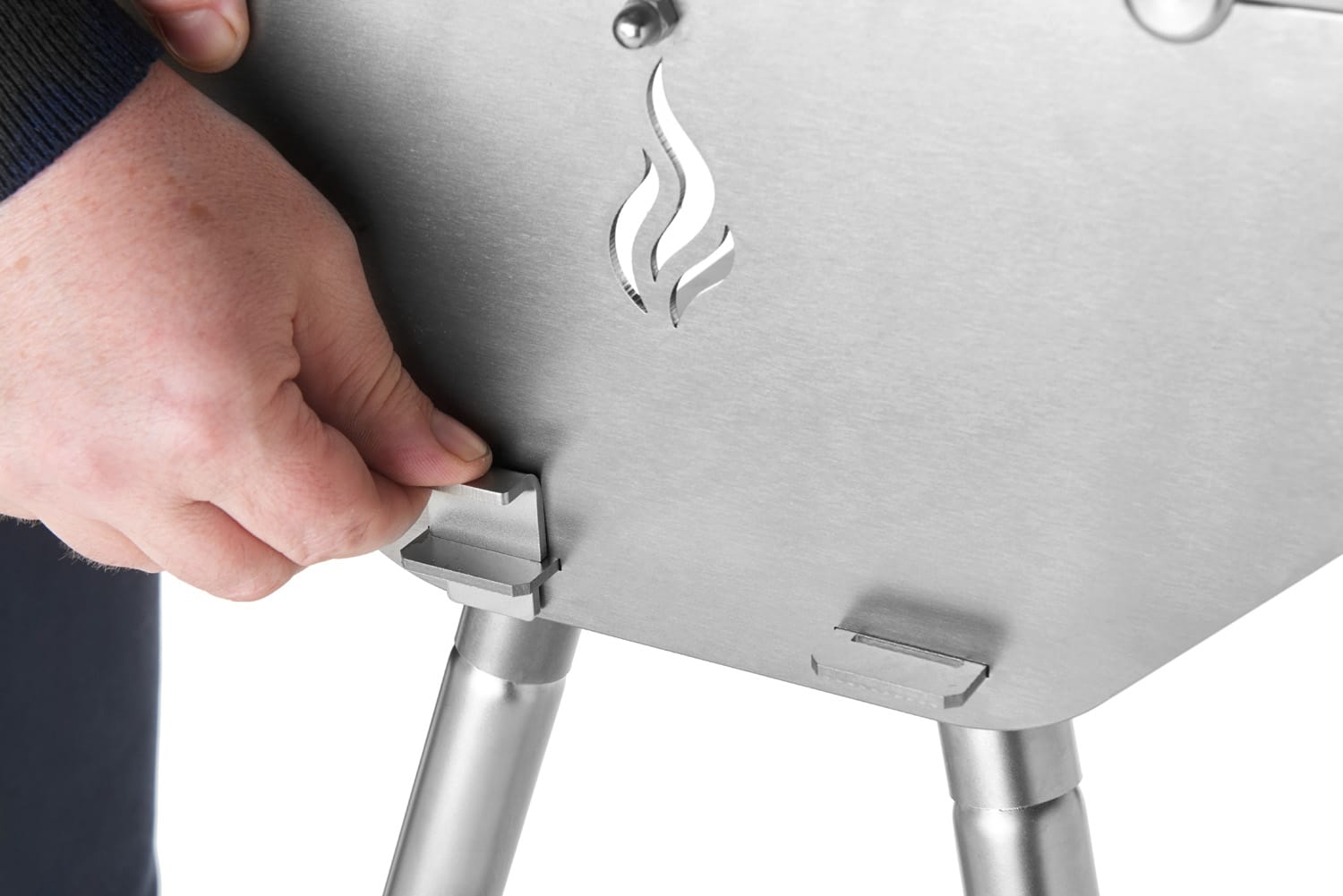

Con una mano sorreggere il telaio e con l'altra inserire le due chiavi di sicurezza.

10

11

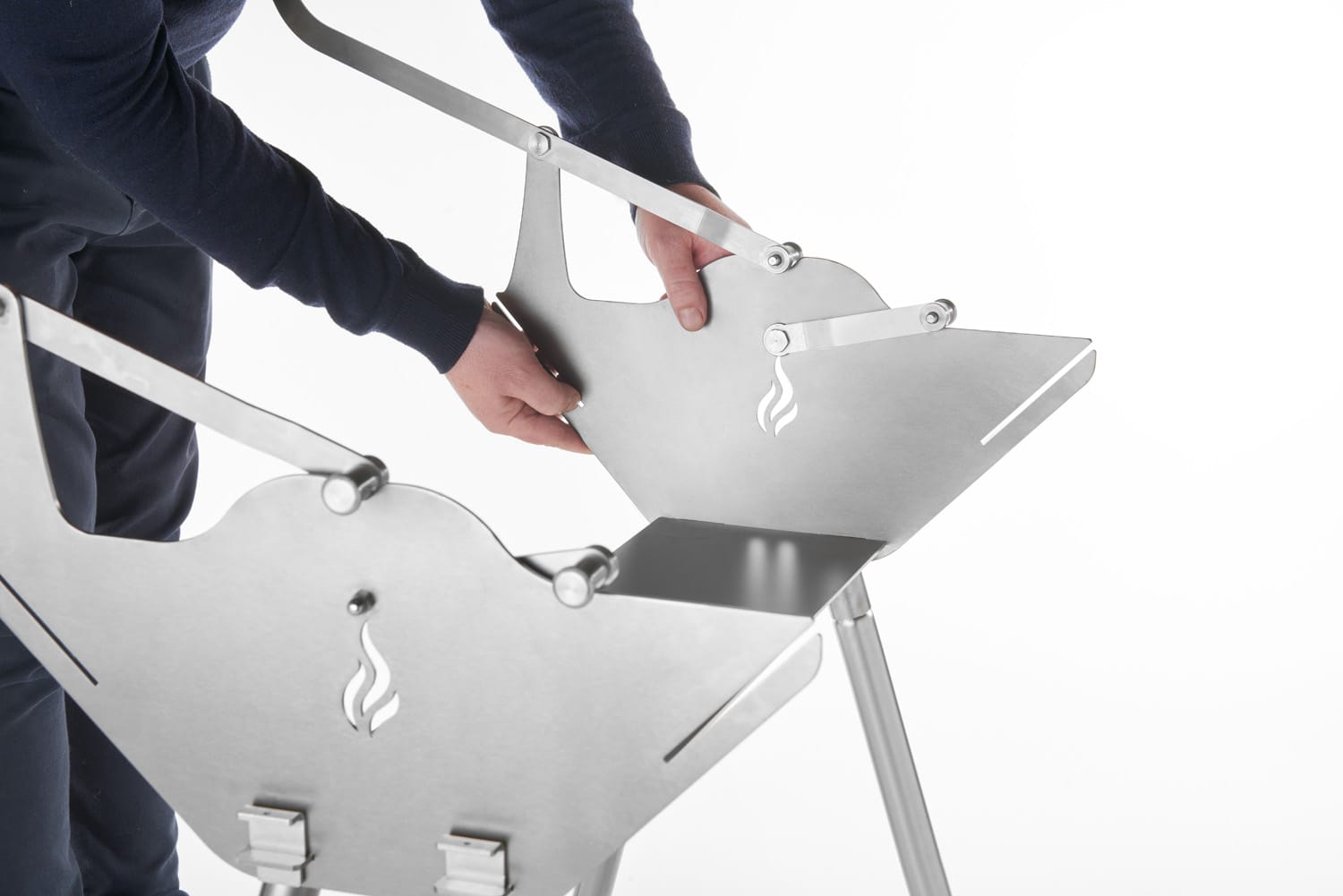

Una volta inserito il telaio nelle apposite asole e inserite le due chiavi di sicurezza, ripetere la stessa identica operazione per il telaio opposto come da foto.

12

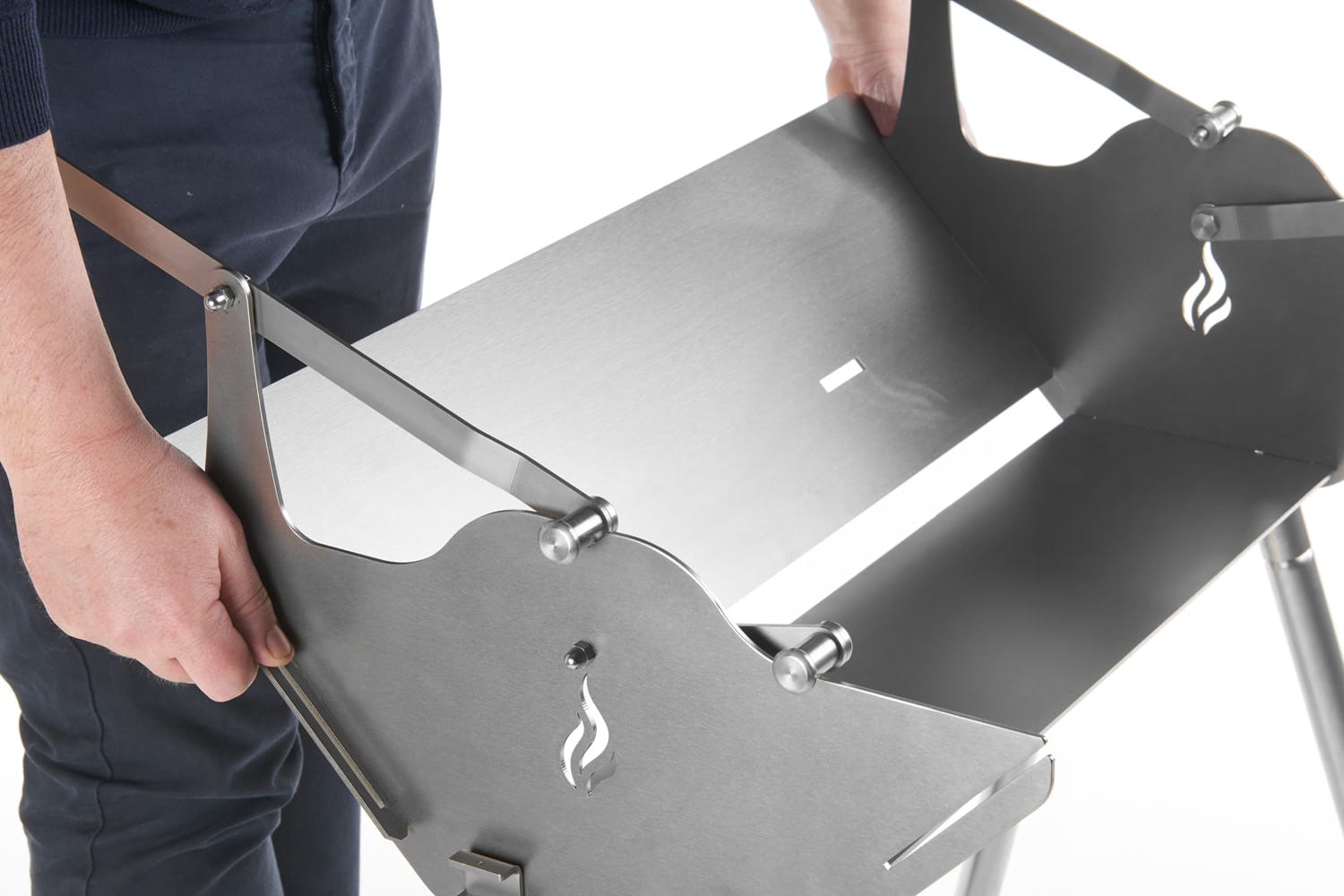

Inesire i due telai lunghi nelle apposite fessure dei due telai corti fino a toccare il fondo, come da foto.

13

14

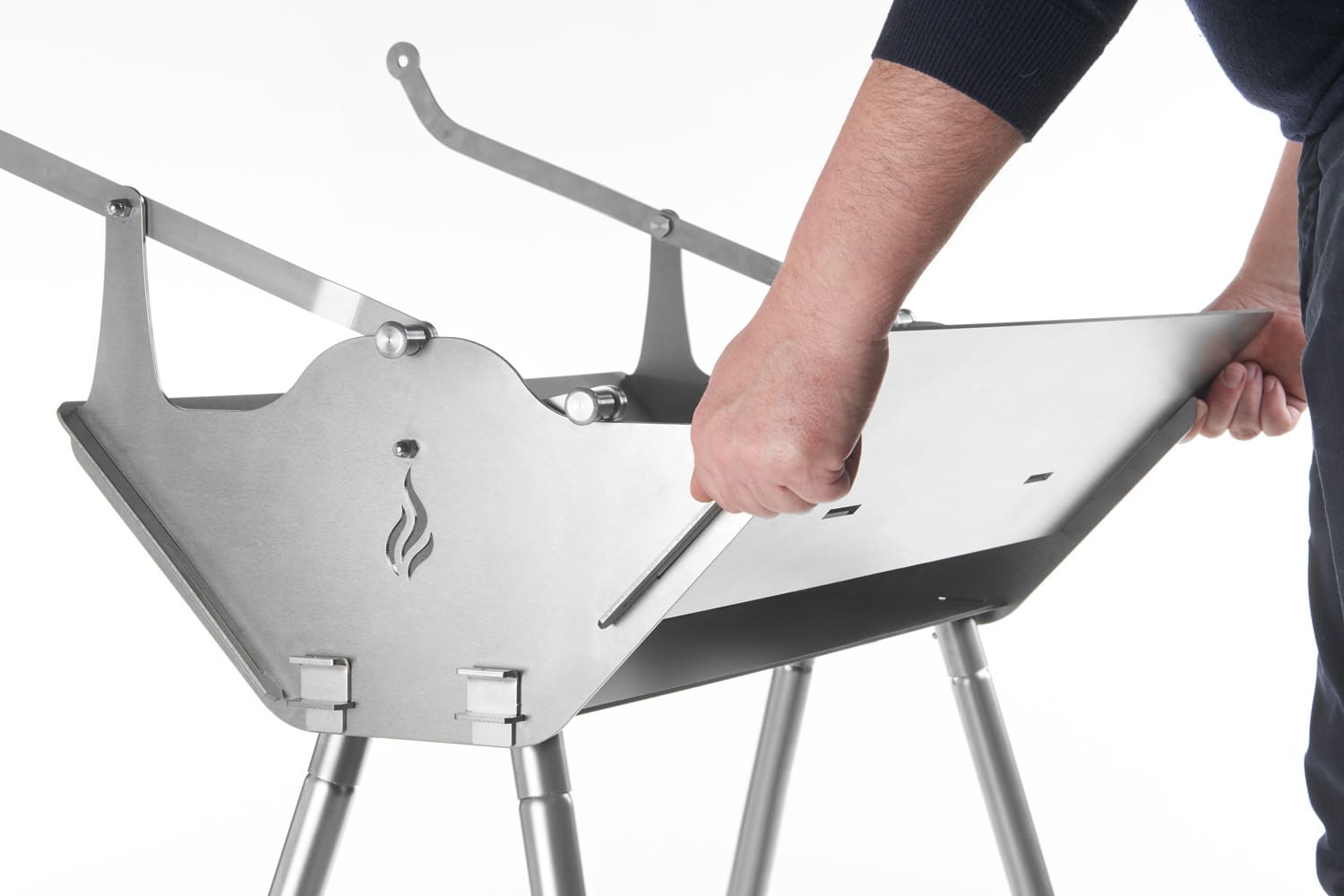

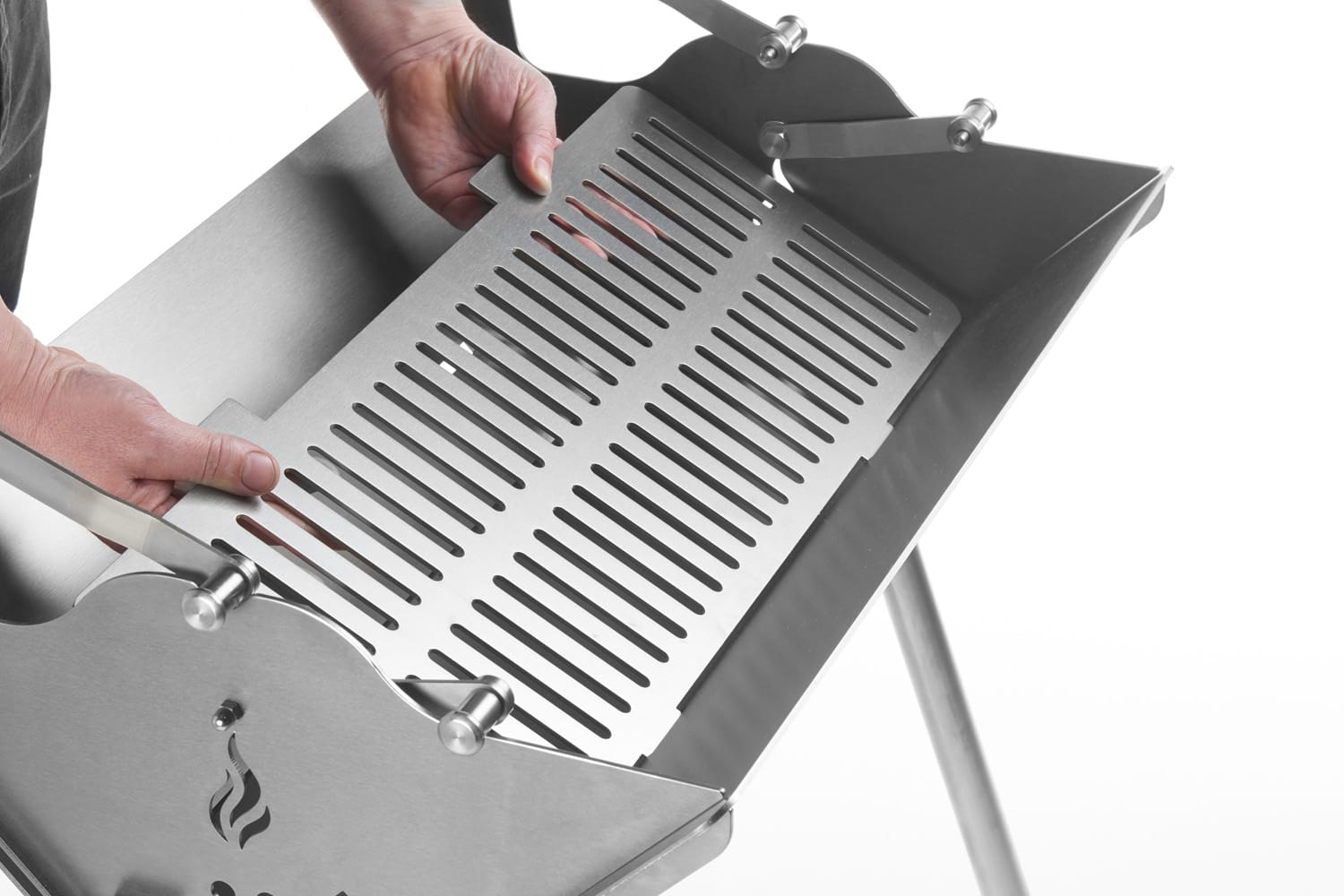

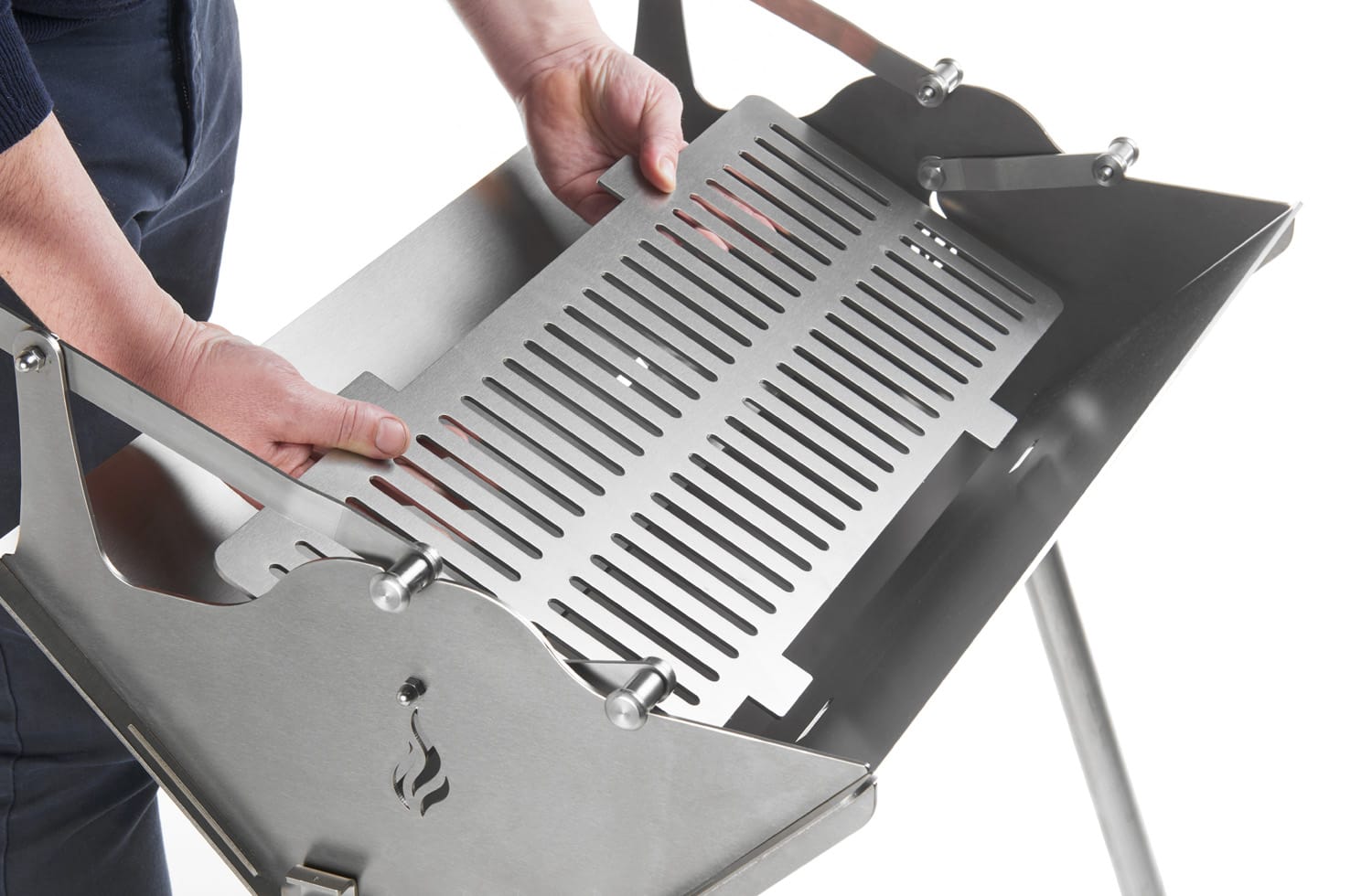

Prendere il telaio forato piano brace e inserire nelle due apposite asole come fa foto.

15

16

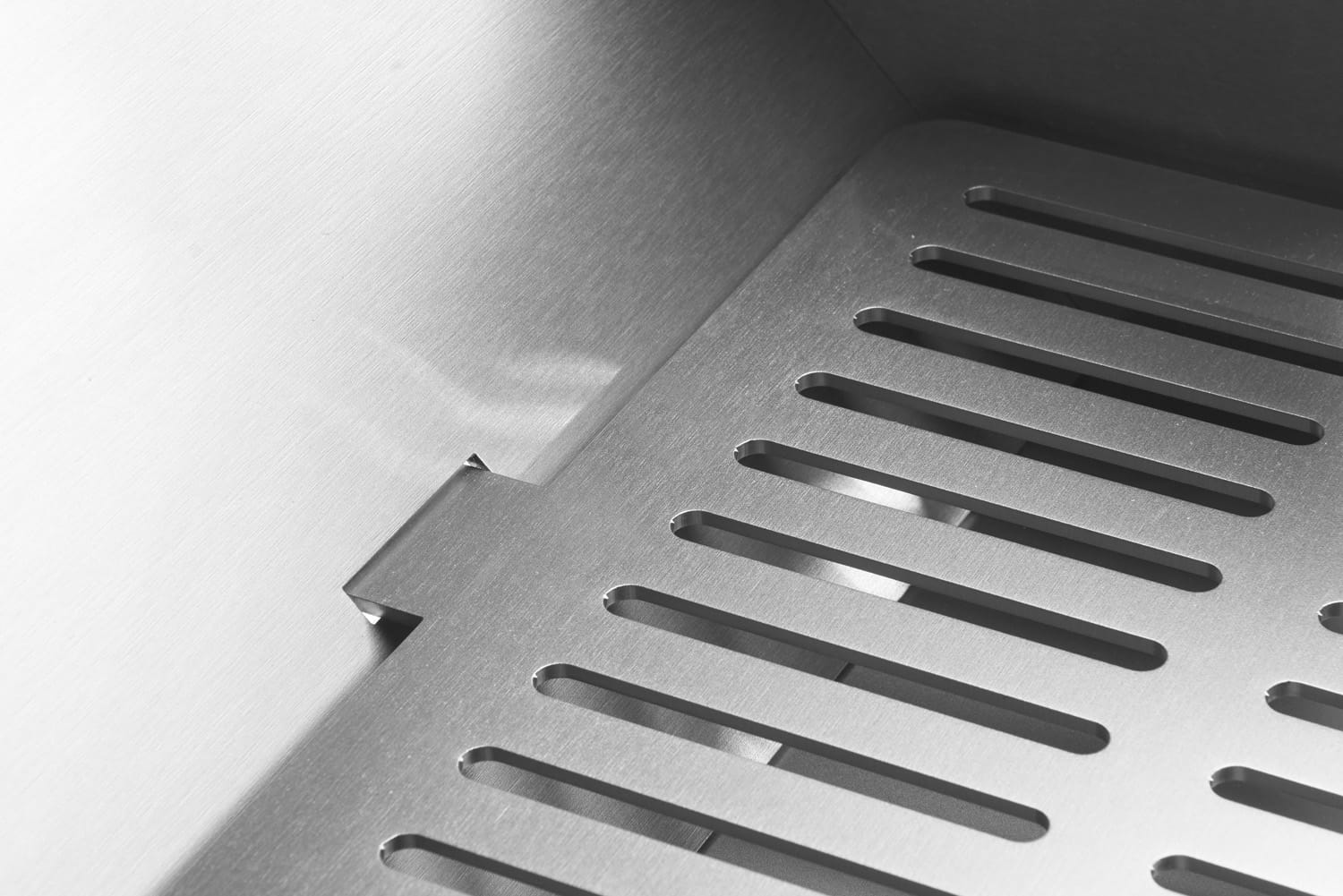

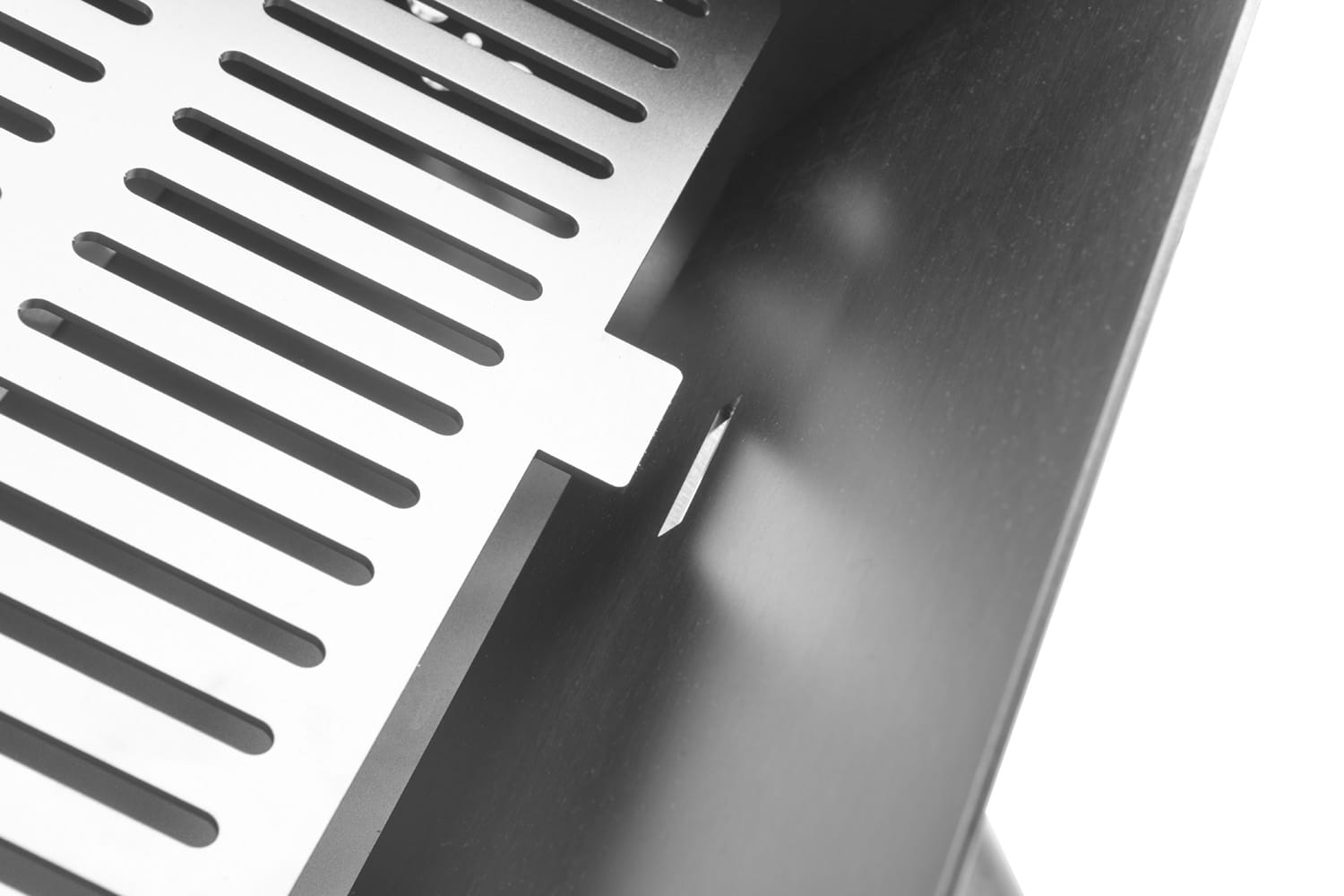

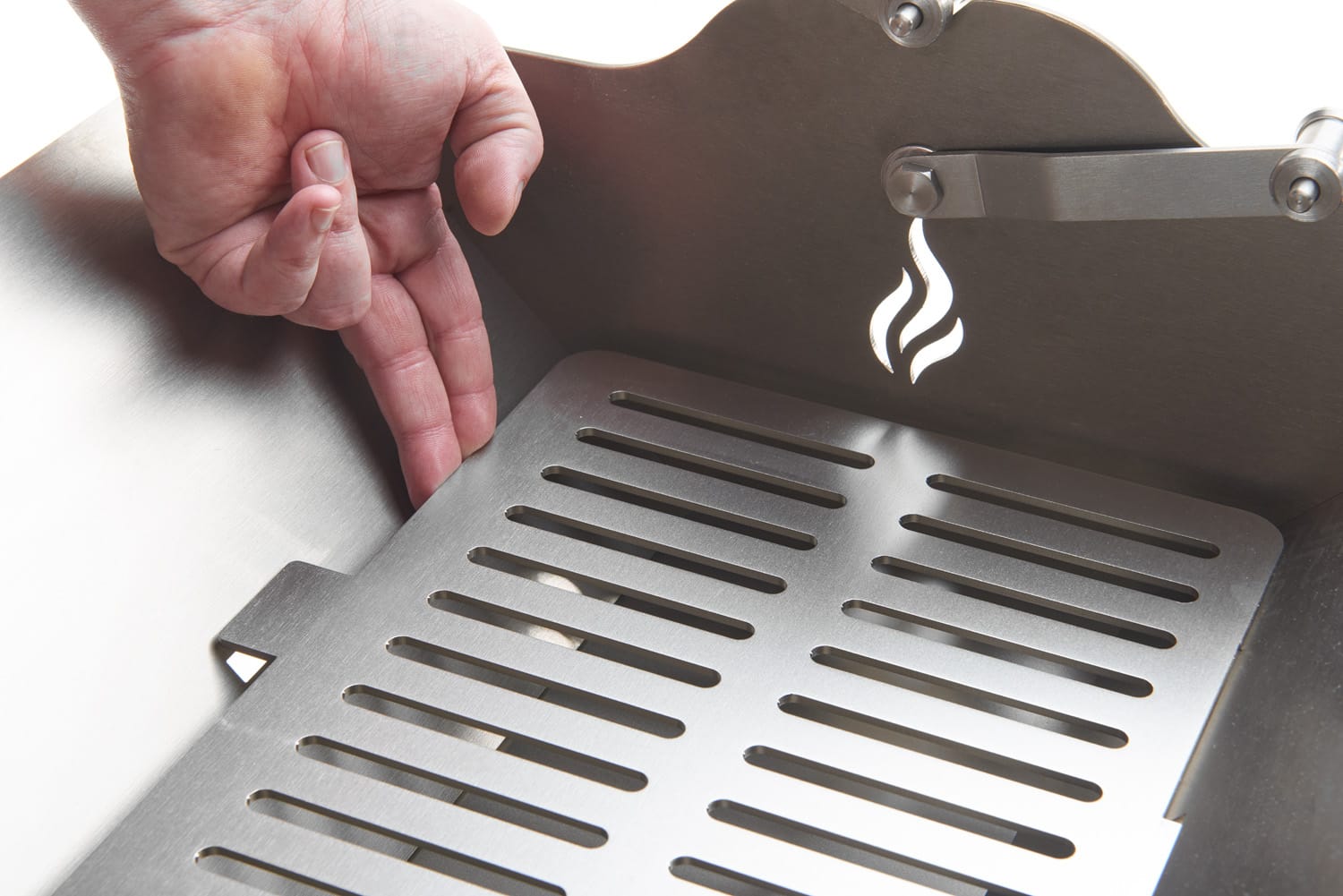

Appoggiare il telaio forato brace su lato telaio con due dita e tirare leggermente indietro affinché le due asole entrino negli appositi fori, come da foto.

17

18

19

Verificare il verso della clip di chiusura delle due griglie.

20

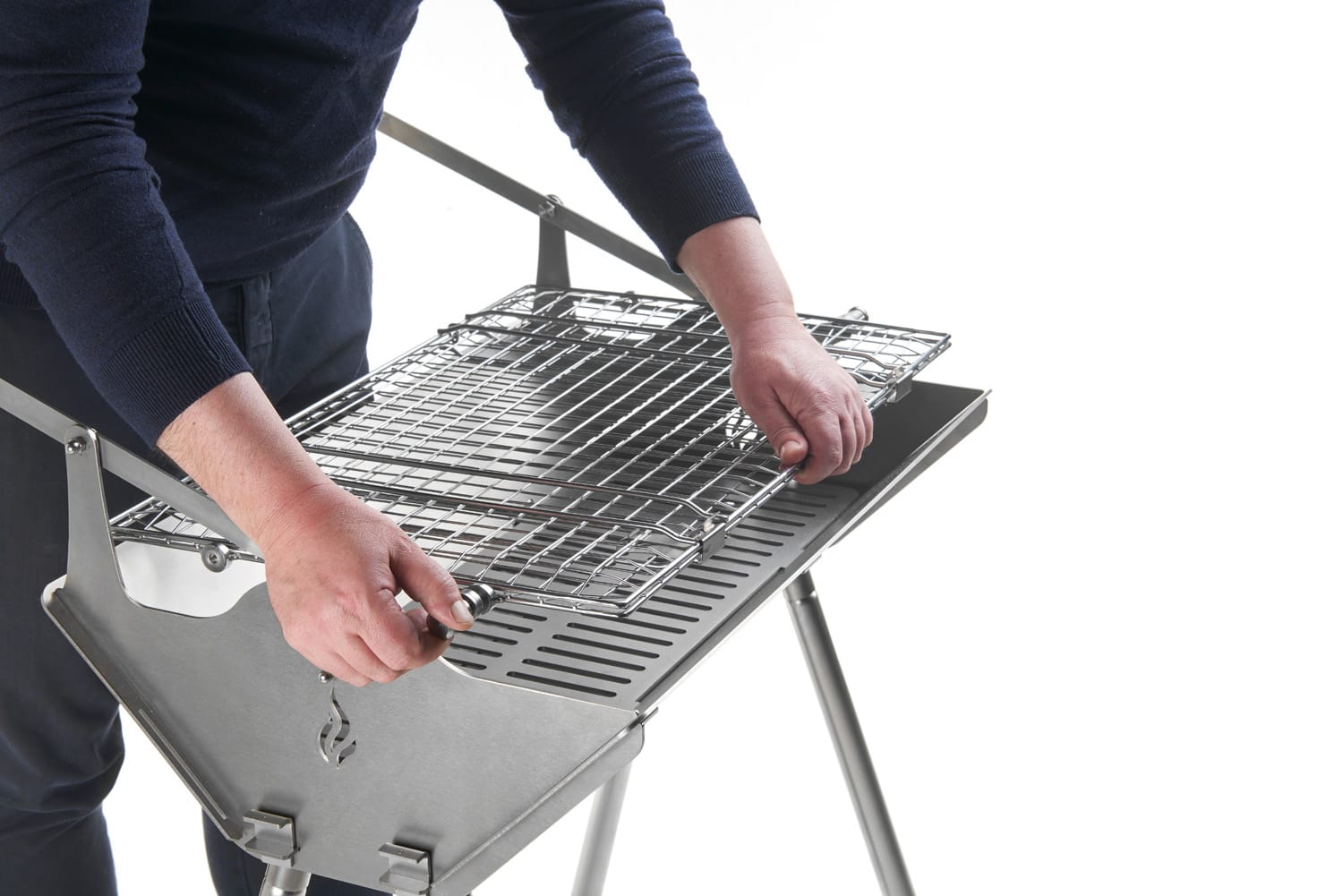

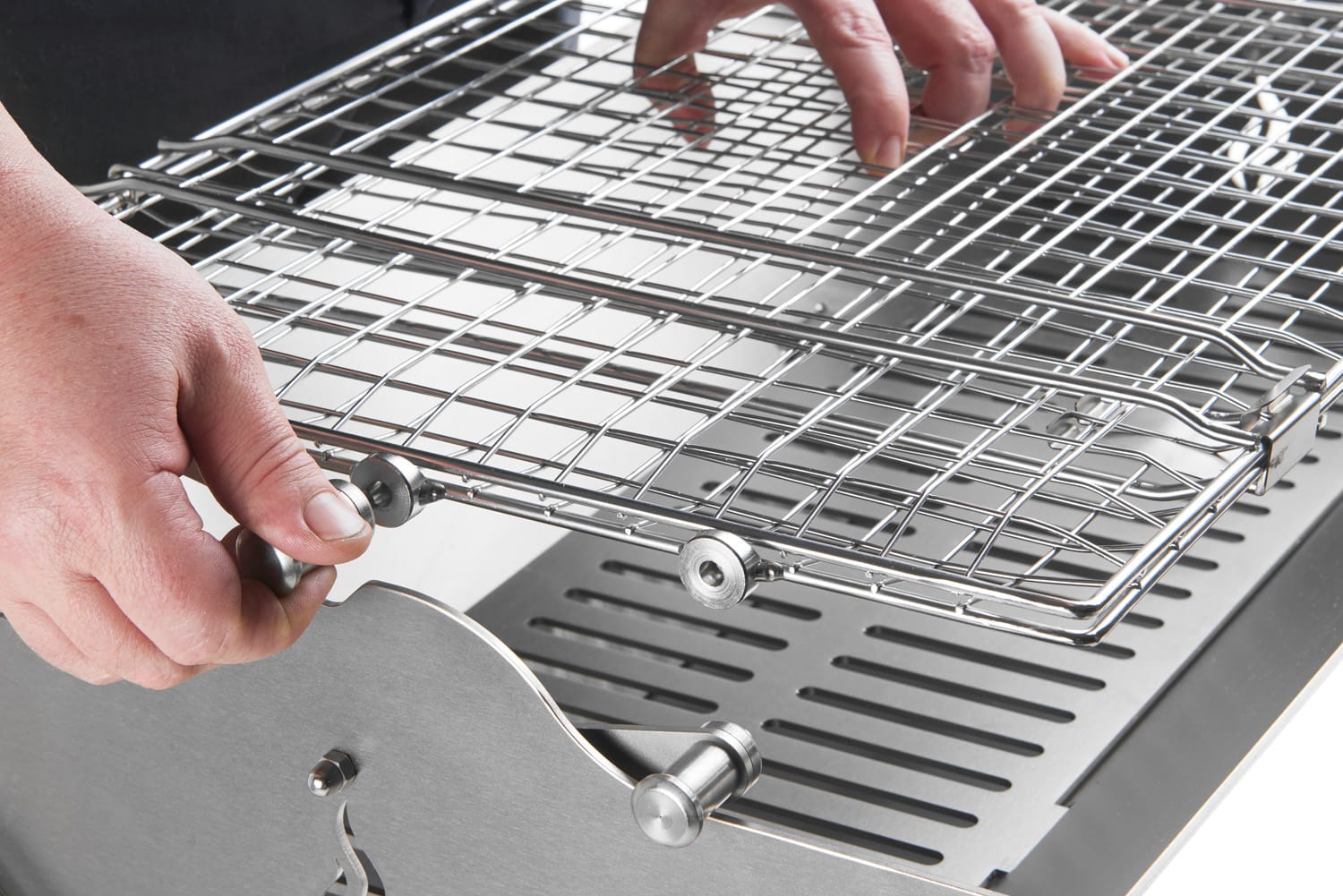

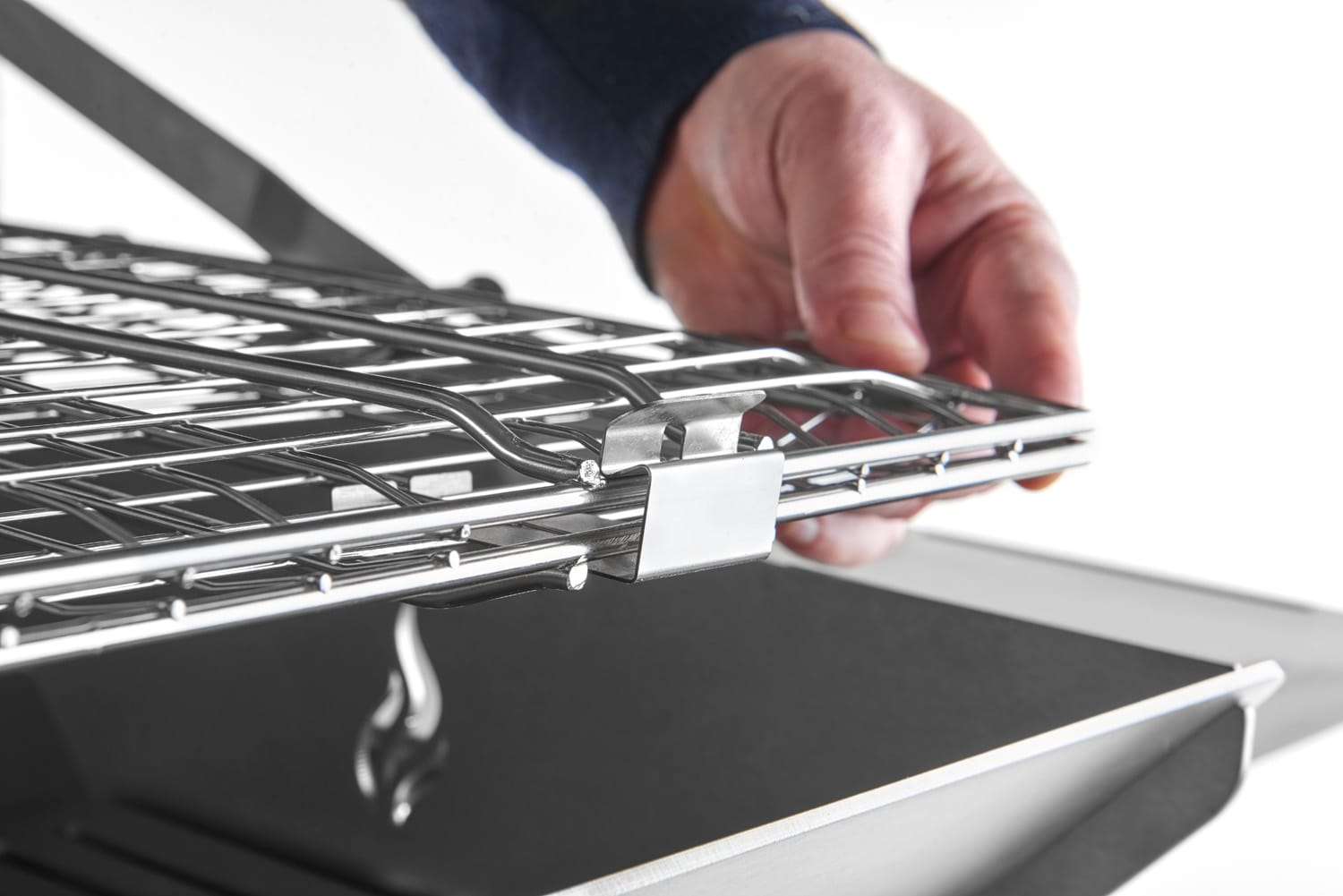

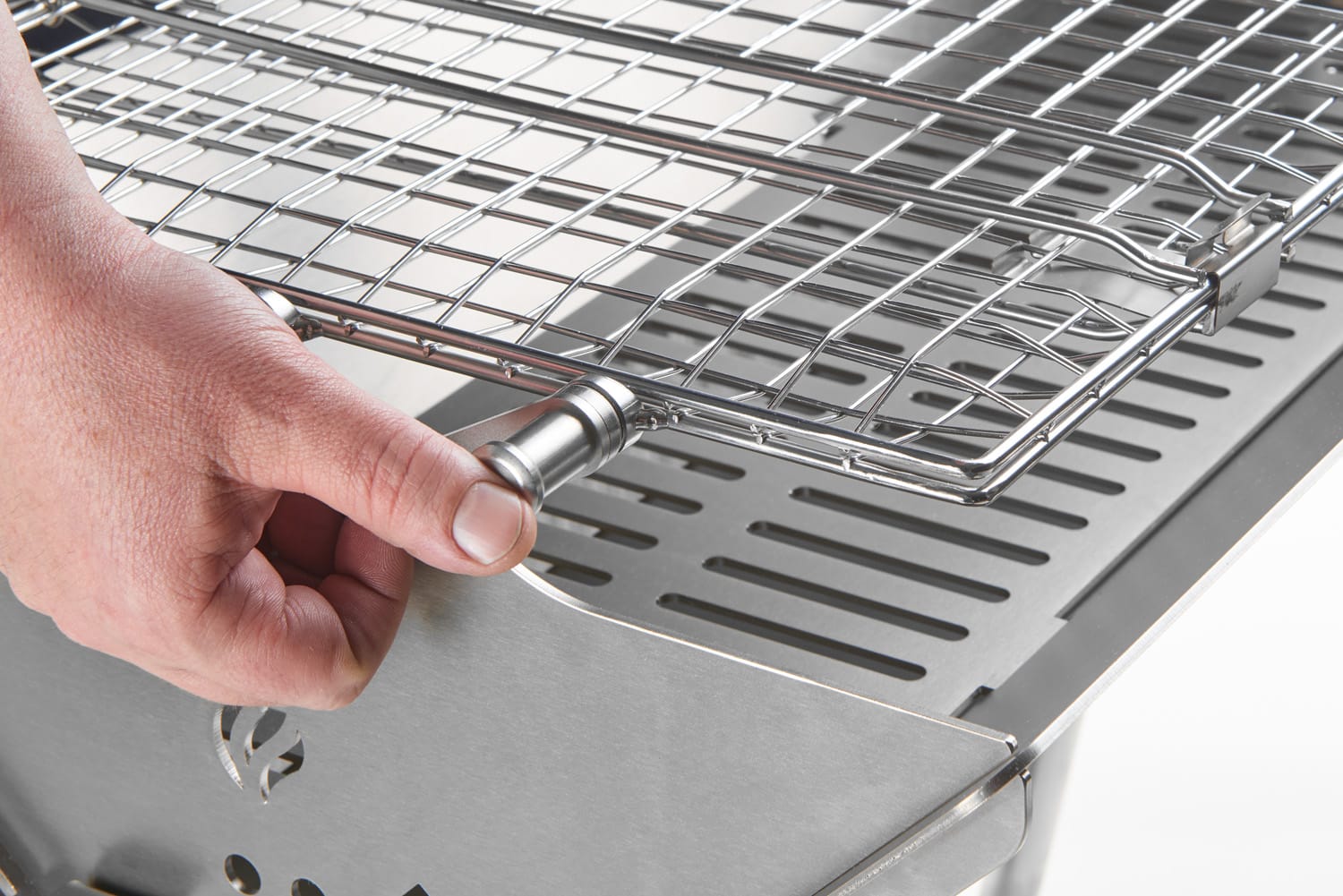

Prendere la griglia e inserire negli appositi agganci/sganci rapidi con molle di richiamo, prima da un lato e poi dall'altro come in foto.

21

22

23

24

25

26

27

28

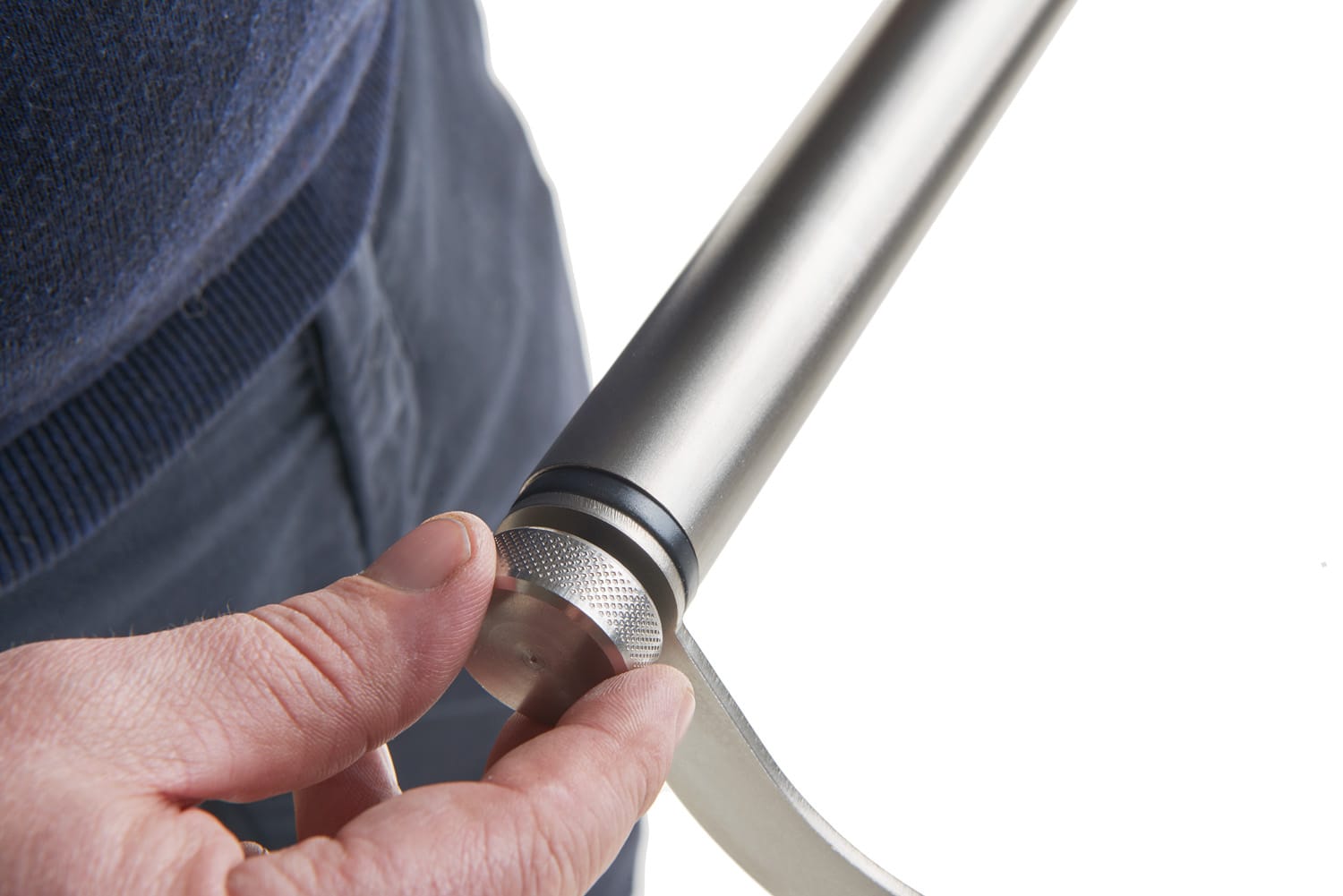

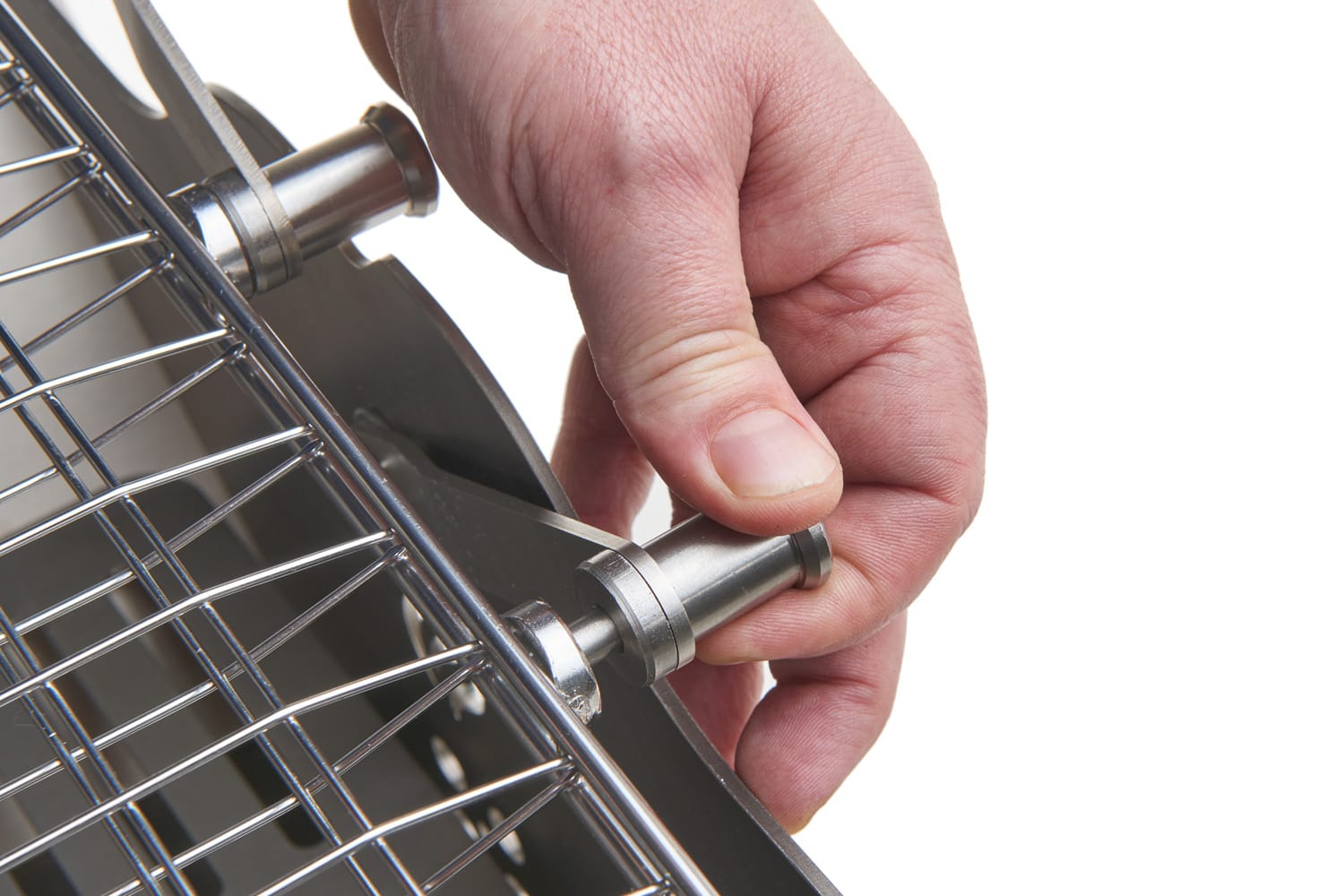

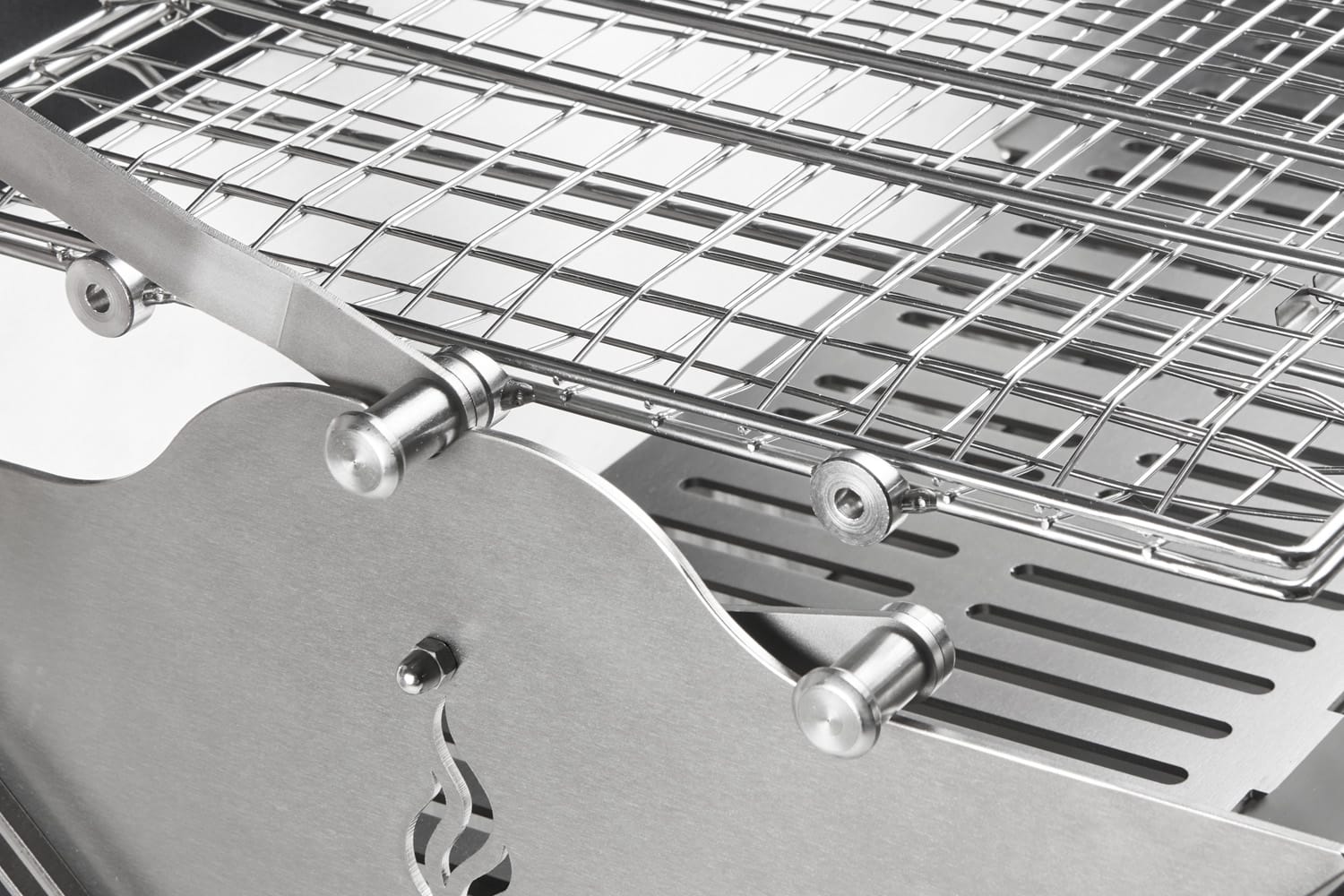

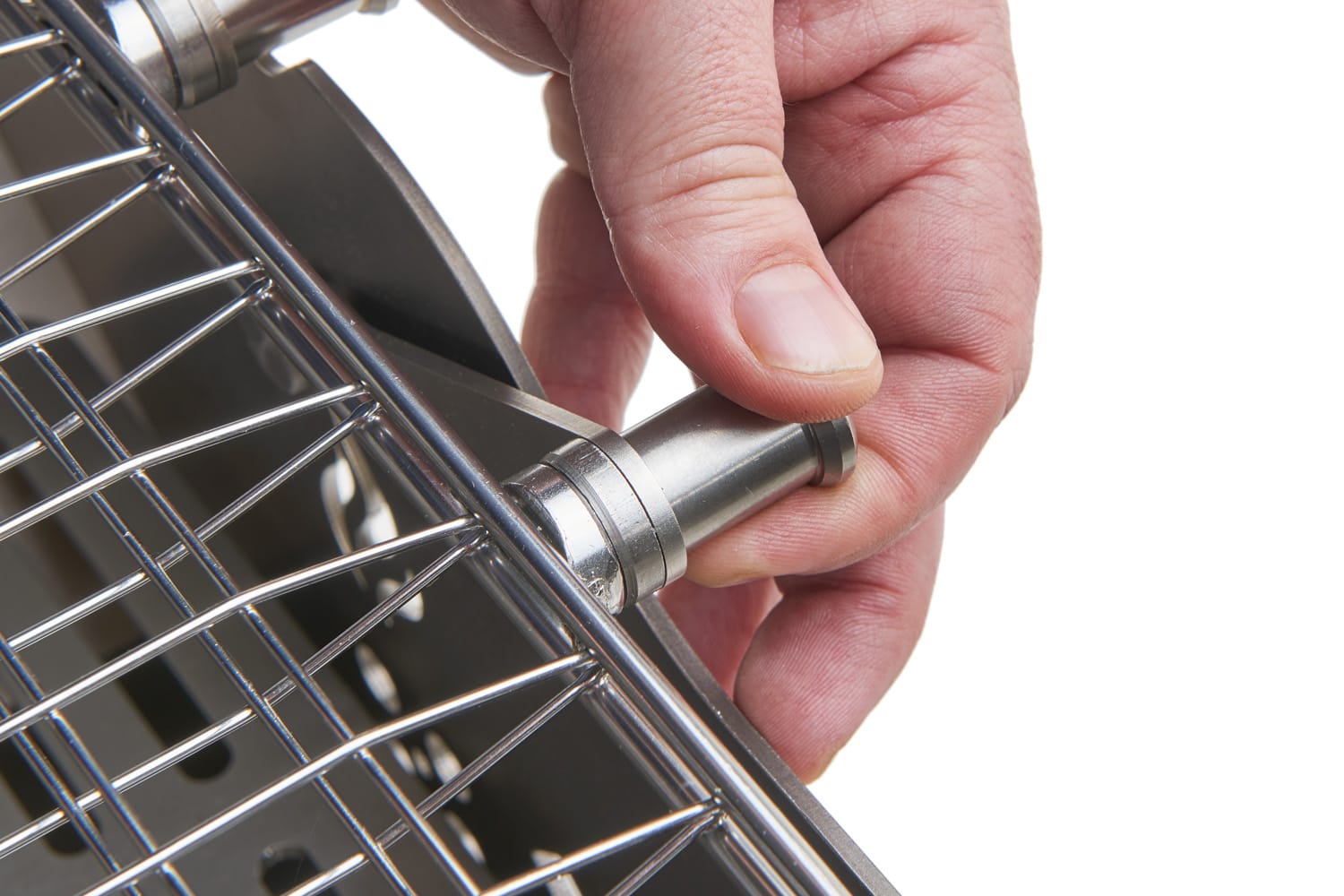

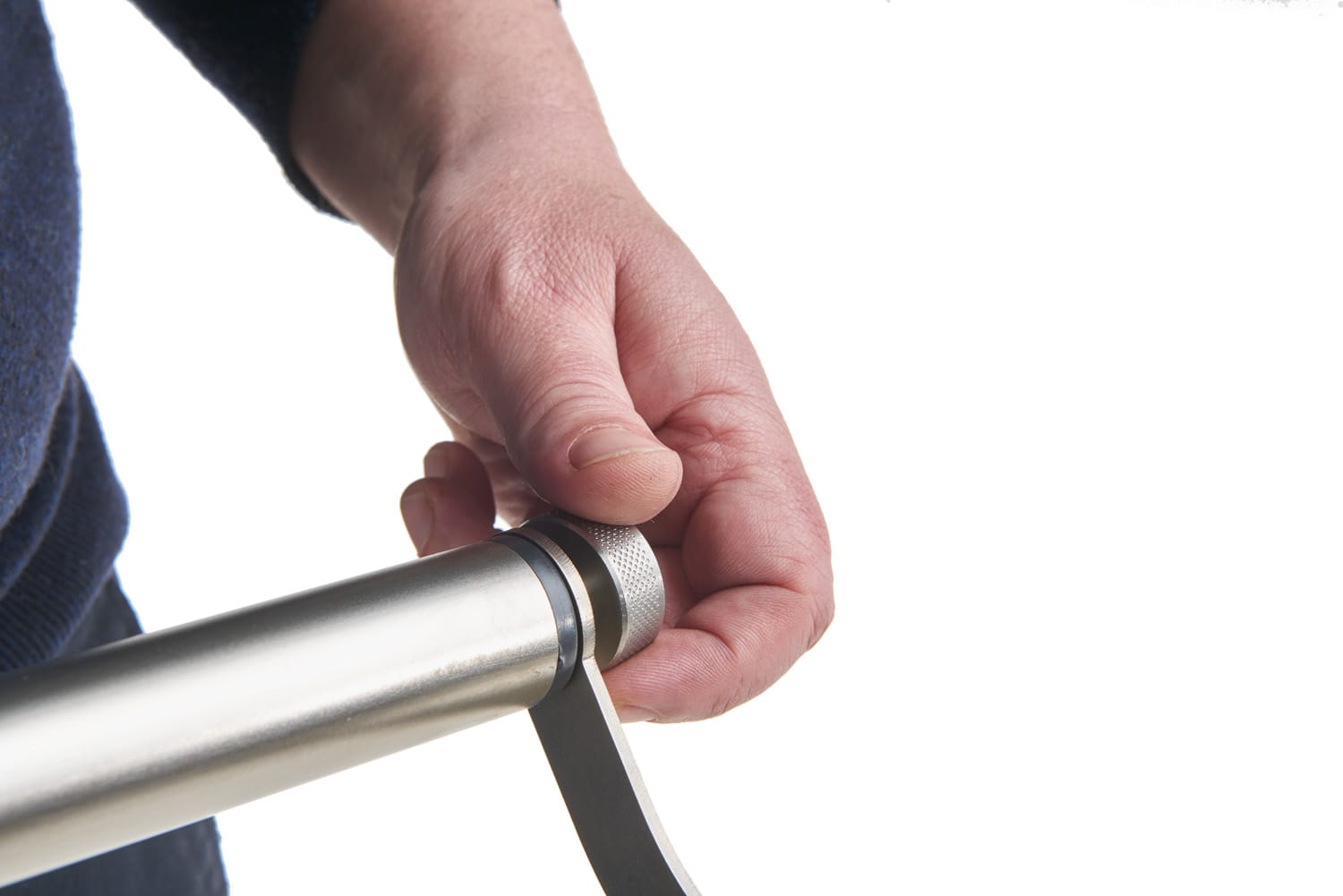

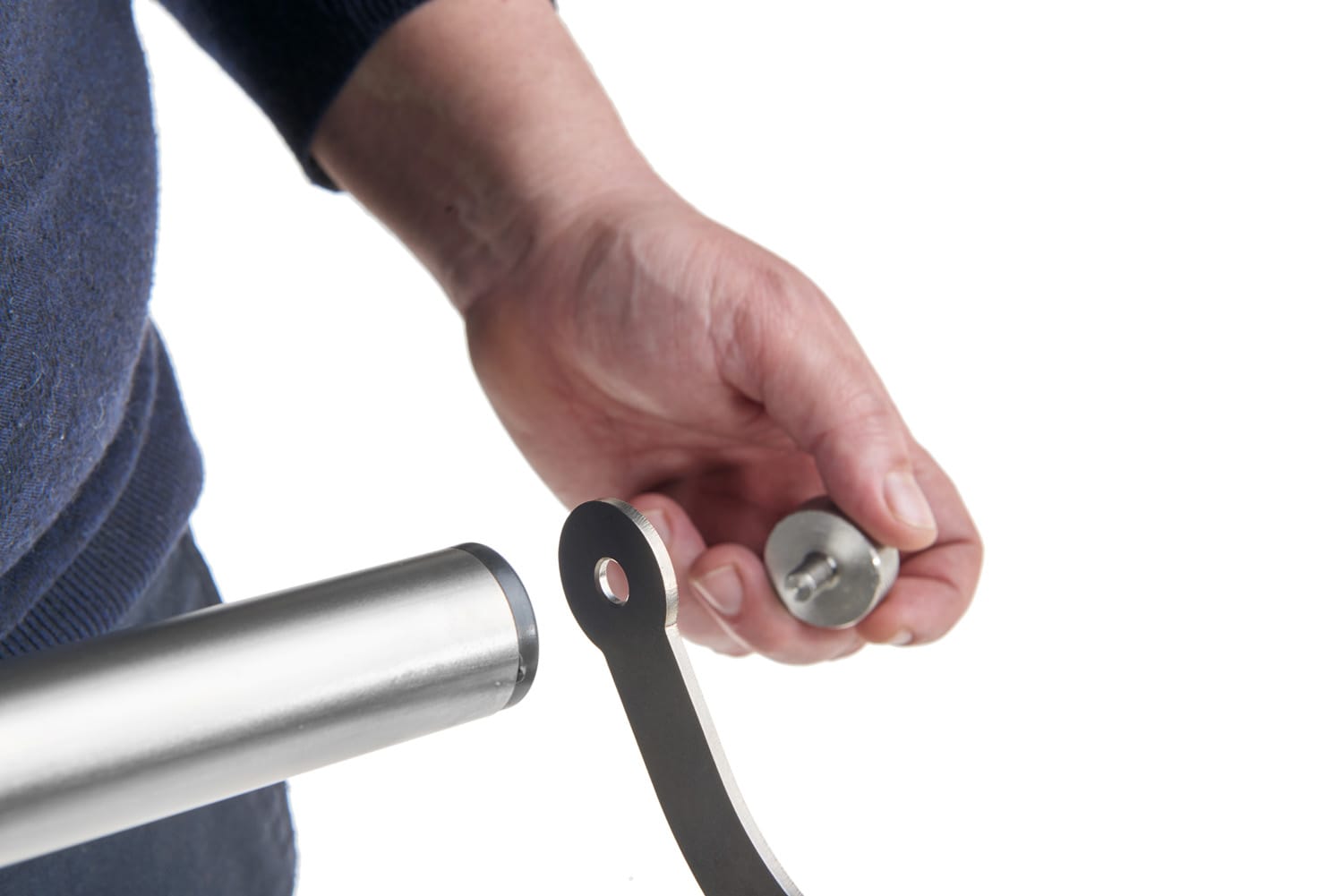

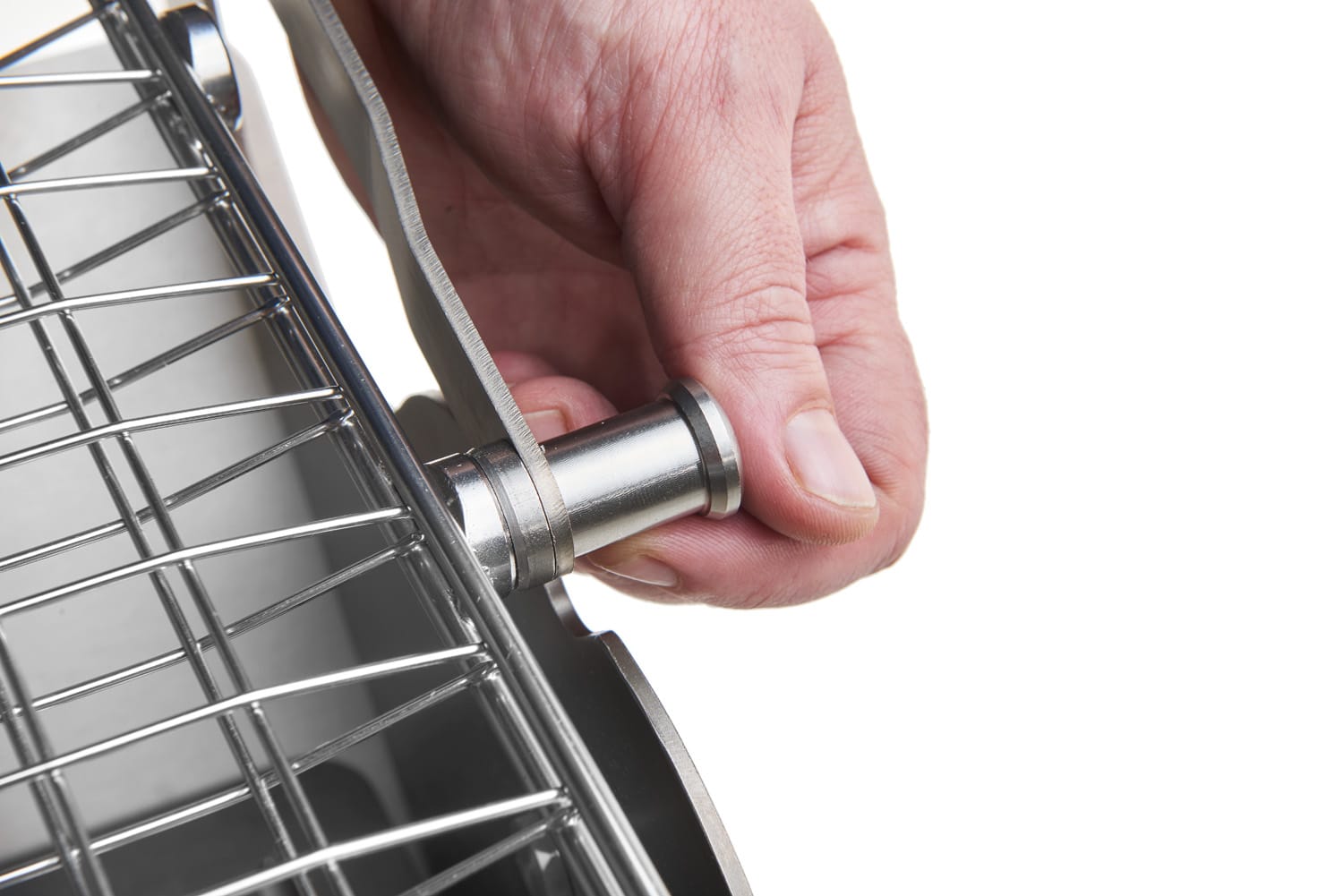

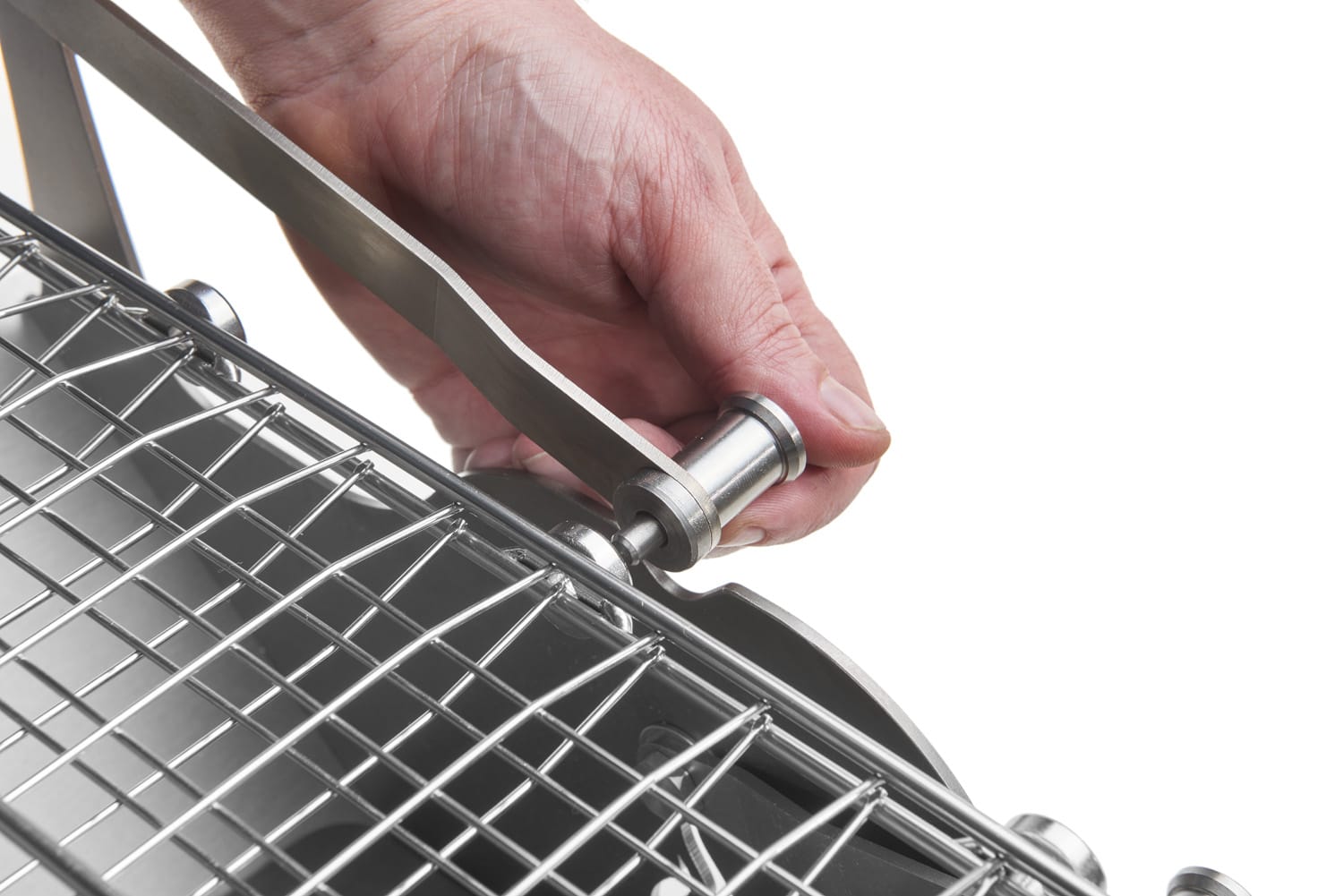

Una volta che la griglia è bene inserita negli appositi agganci rapidi, appoggiare le estremità del maniglione nel foro asta come da foto e avvitare prima da un lato e poi dall'altro i perni di fissaggio godronati.

29

30

31

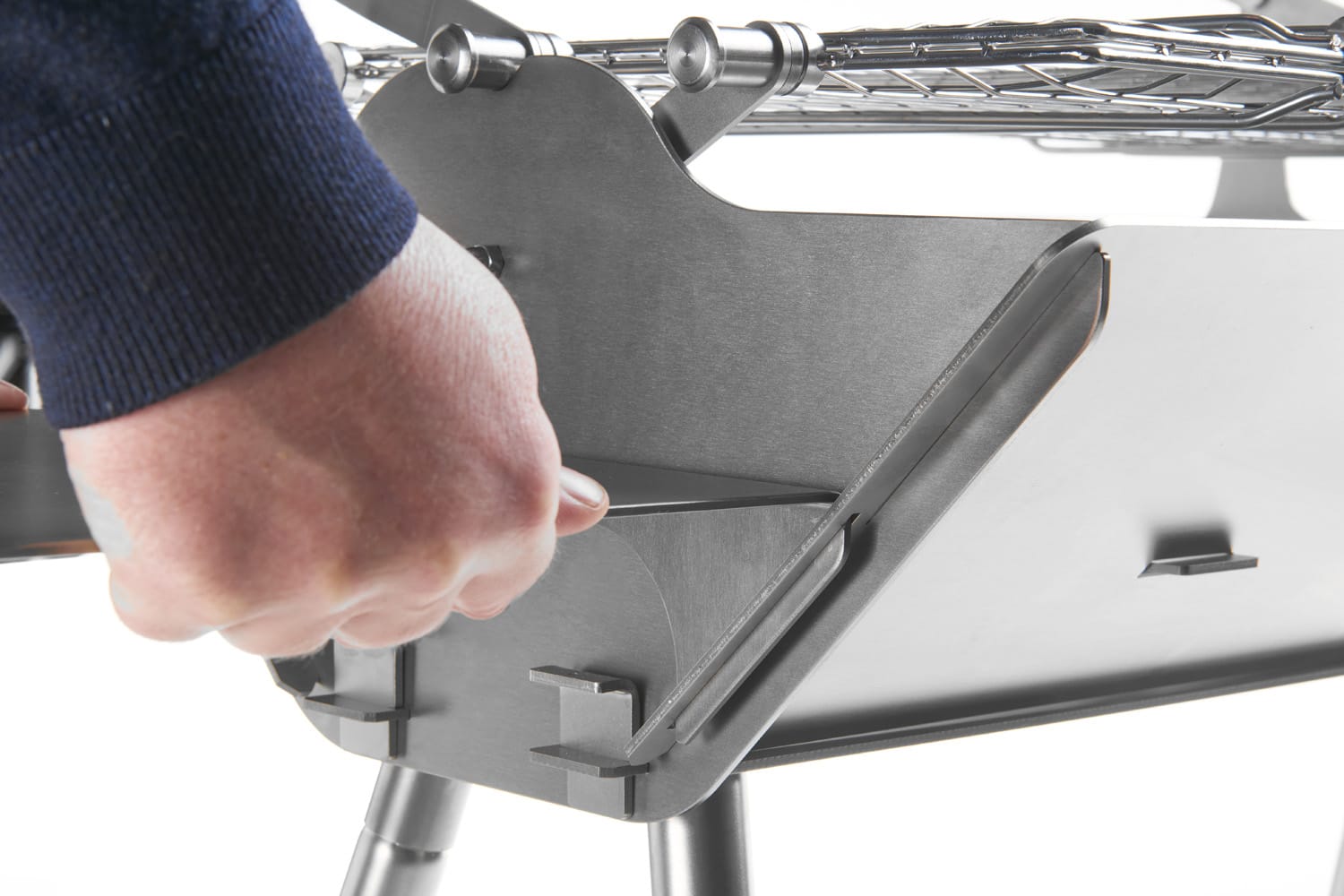

Una volta finito di assemblare tutto il bbq, inserire le mensole laterali nelle apposite asole come da foto.

32
